Двадцать три схемы сборки световых букв

Световая вывеска — это не «буква с лампочкой». Внутри неё дно, стенка, полка под акрил, канал под ленту и задняя крышка, и от того, как они собраны, зависит и вид, и цена, и часы работы. Здесь разобрана каждая схема: что печатается, что покупается и когда её брать. У каждой своя страница с сечением, кадрами из генератора и настройками печати.

Базовые корпуса

Из чего делают обычную световую вывеску: дно, стенка, полка, акрил. С этих схем и начинают.

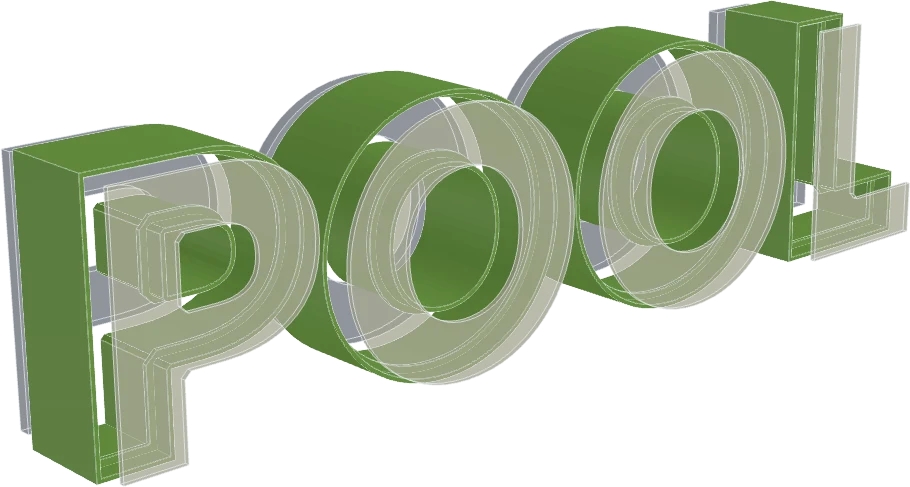

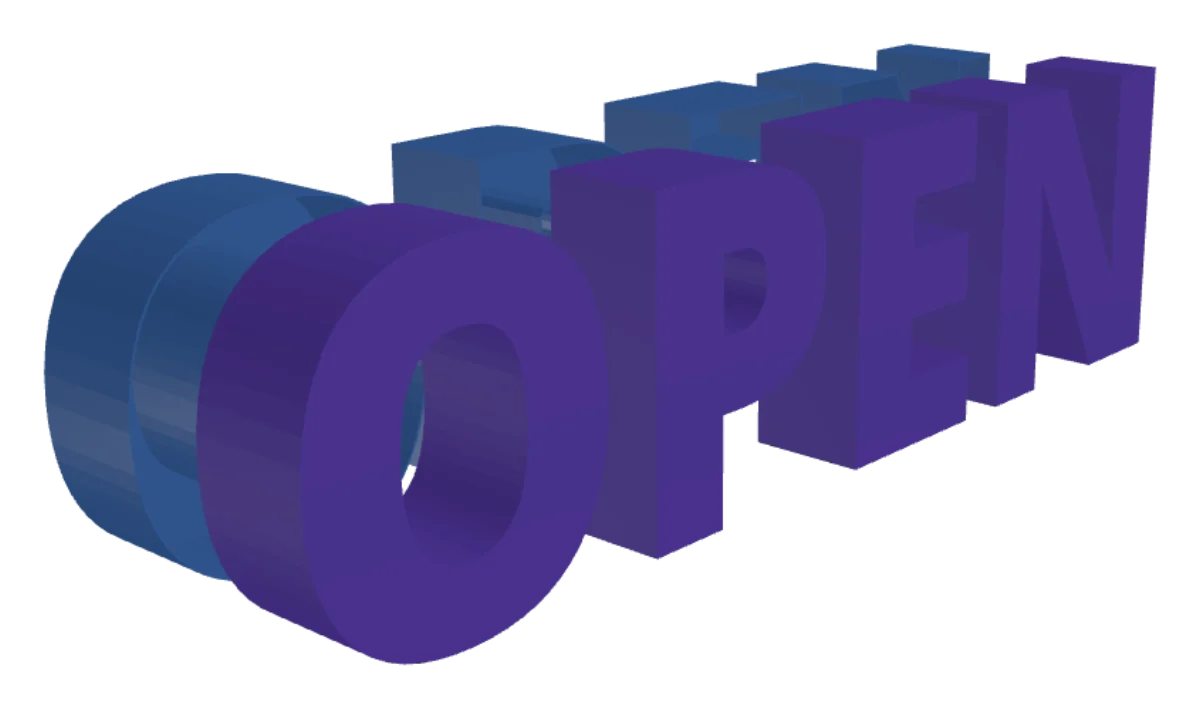

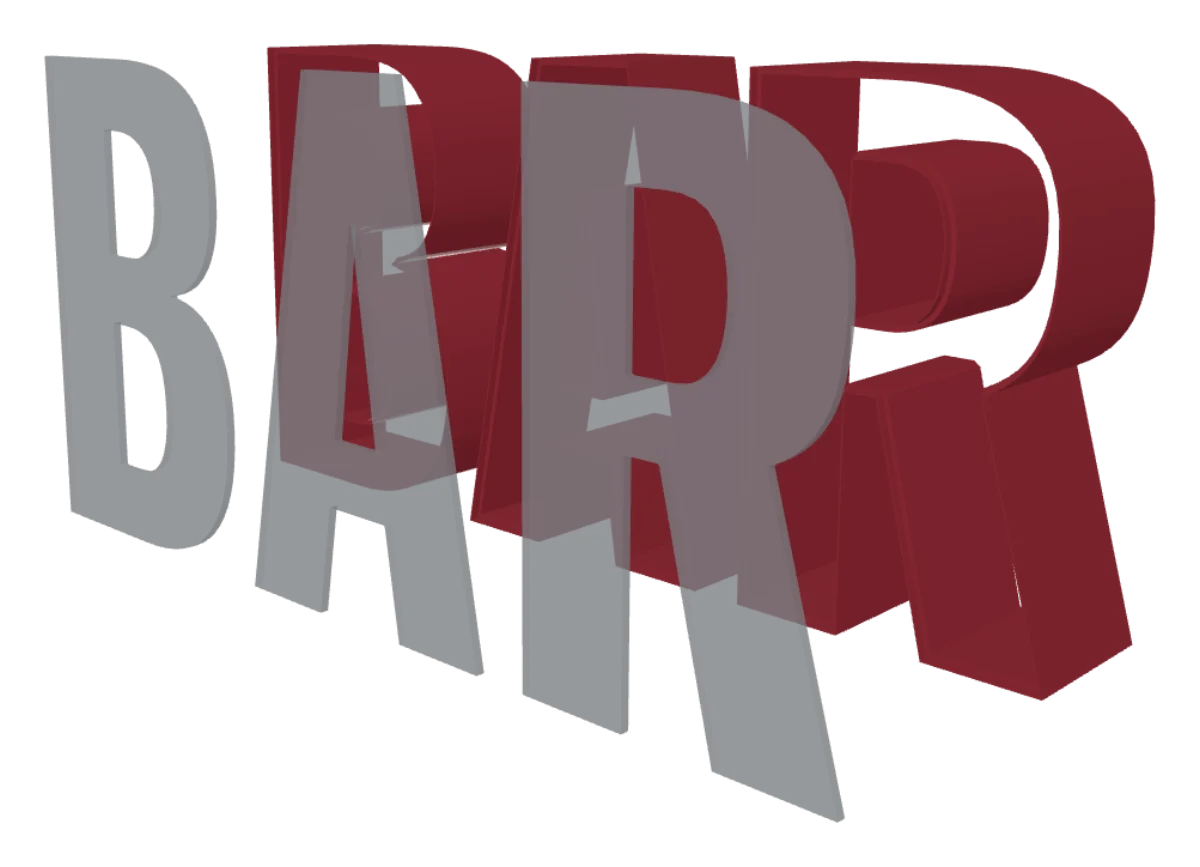

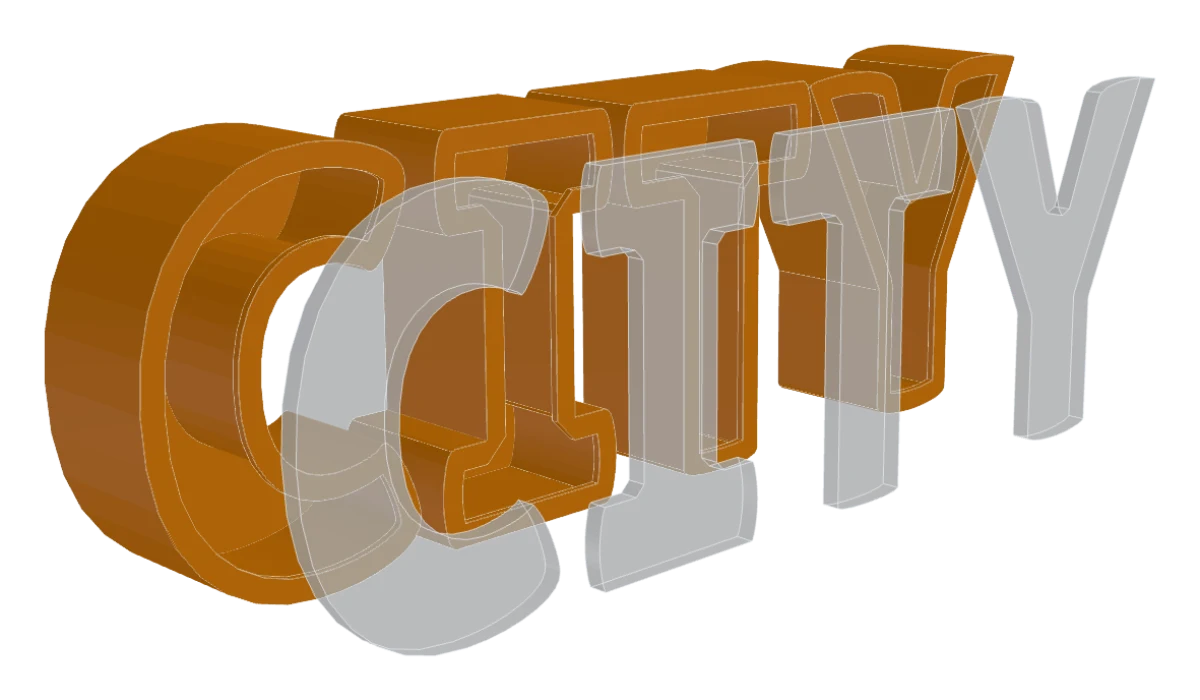

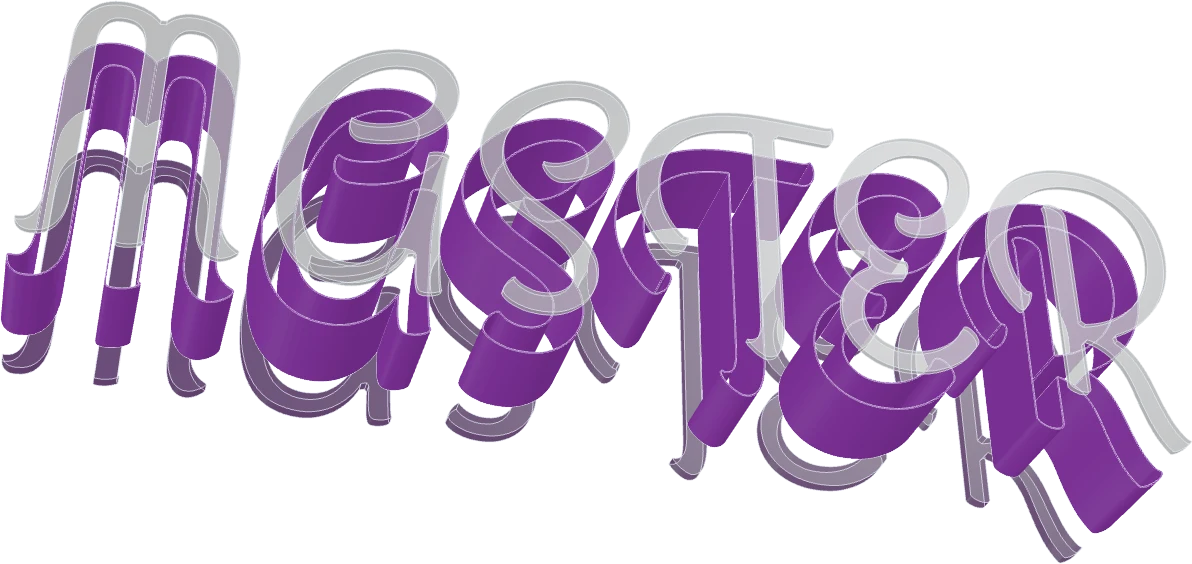

Буквы с лицевой подсветкой Дно, стенка, полка и акриловое лицо. Самая частая схема вывески Объёмные буквы из пластика Без акрила: лицо печатается заодно со стенками, крышка ставится с тыла Световые буквы без задней стенки Акрил в тонкой кромке, дна нет: меньше пластика, свет уходит и назад Акриловые буквы с тонкой кромкой Спереди видна кромка в полмиллиметра, зад закрыт панелью из вспененного ПВХ Буквы со сквозной подсветкой Акрил спереди, вспененный ПВХ сзади, между ними полая буква

Свет

Схемы, где решает не форма буквы, а то, куда идёт свет: вперёд, назад на стену или по контуру.

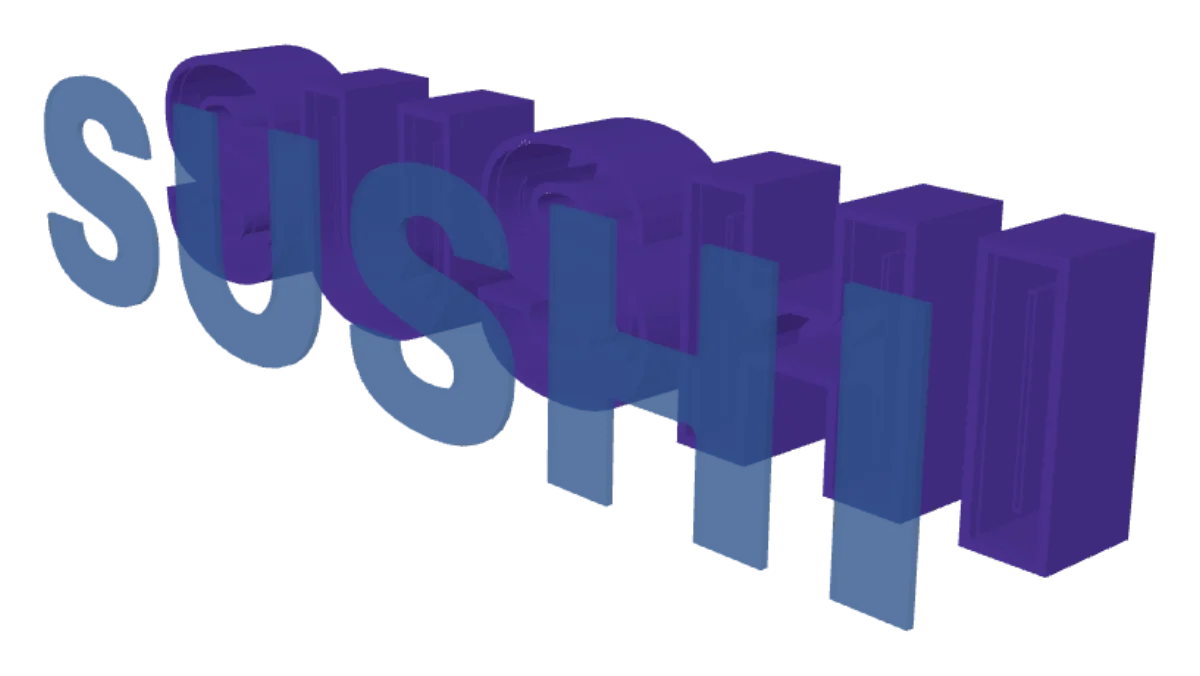

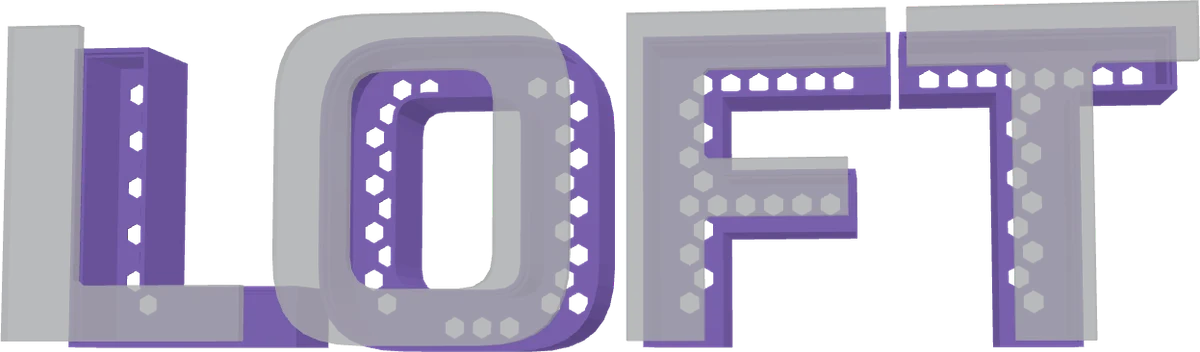

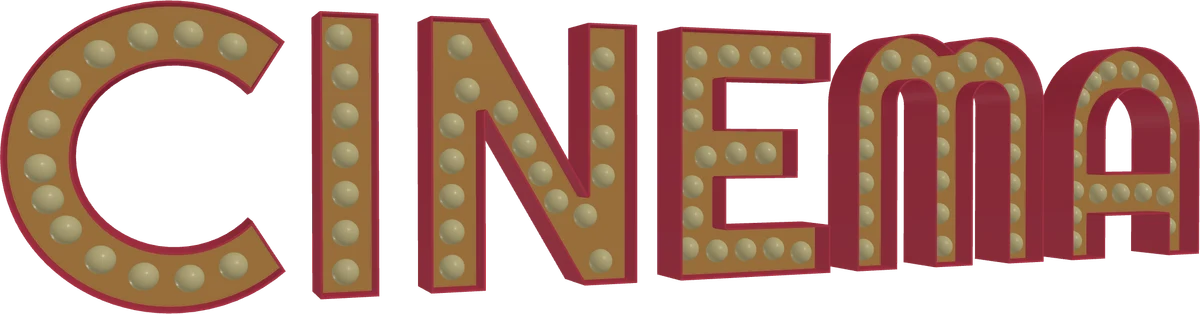

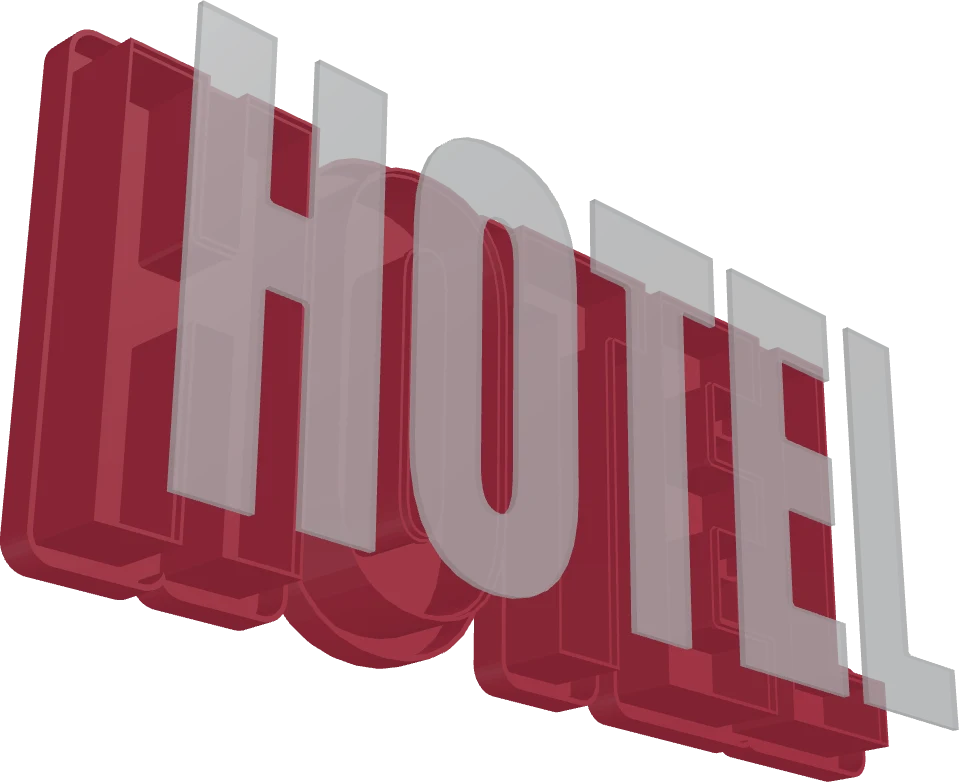

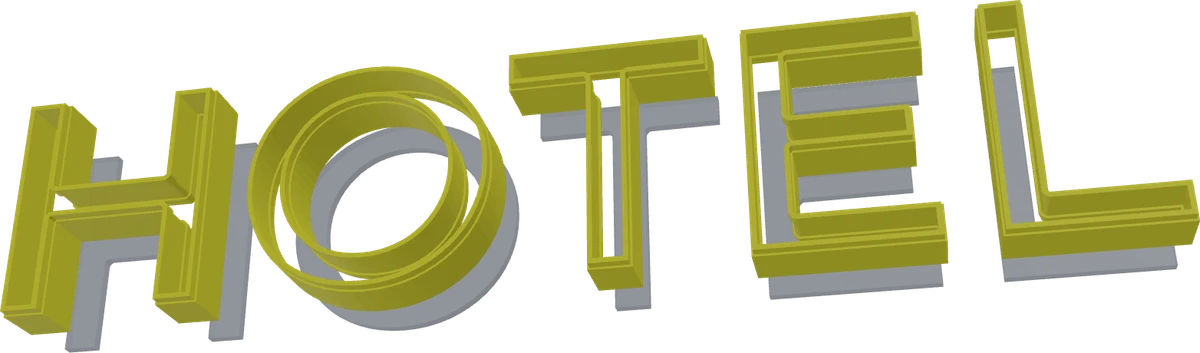

Буквы с контражурной подсветкой Вторая стенка снаружи буквы, между ними канал под ленту: свет и вперёд, и на стену Двухцветные буквы с контражуром Две стенки и один лист акрила, раскрашенный в два цвета Контражур для металлических букв Печатается ЗА готовыми металлическими буквами и даёт им подсветку сзади Световые буквы с перфорацией Дно с узором из отверстий: часть света уходит сквозь них назад Вывеска с лампами, маркиза Открытый перёд, пластина с окнами и круглые лампы — как над входом в кинотеатр

Неон

Линия света вместо светящейся плоскости: рукописные надписи, логотипы одним росчерком.

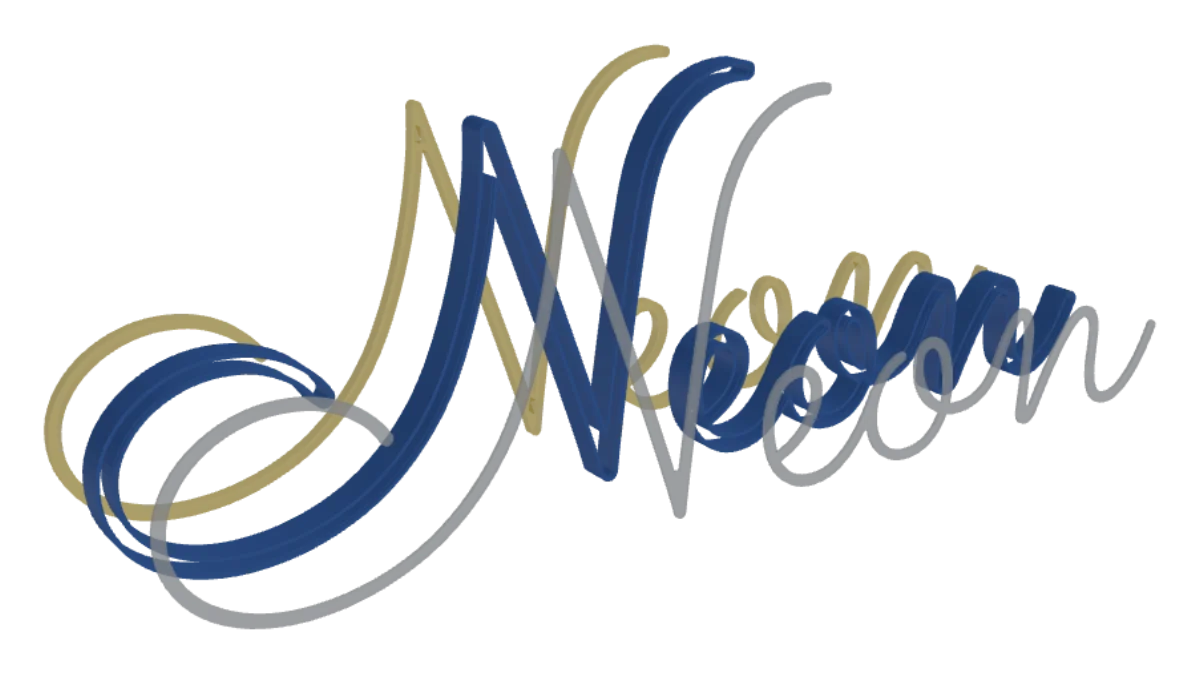

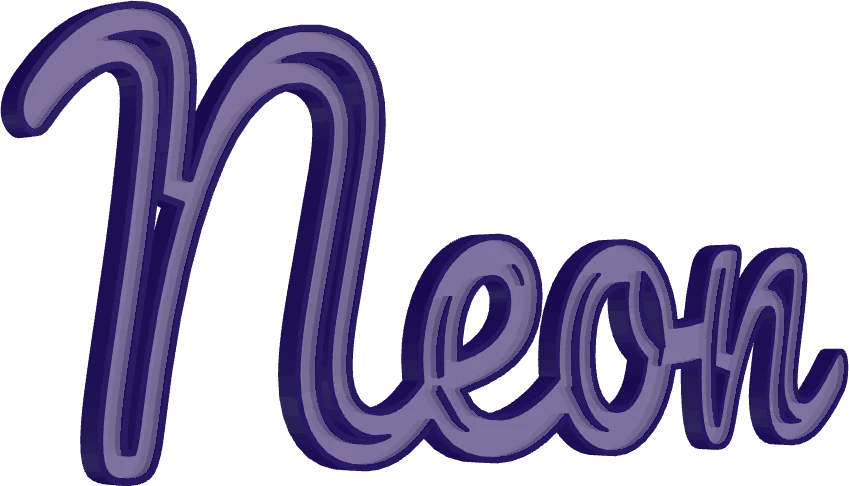

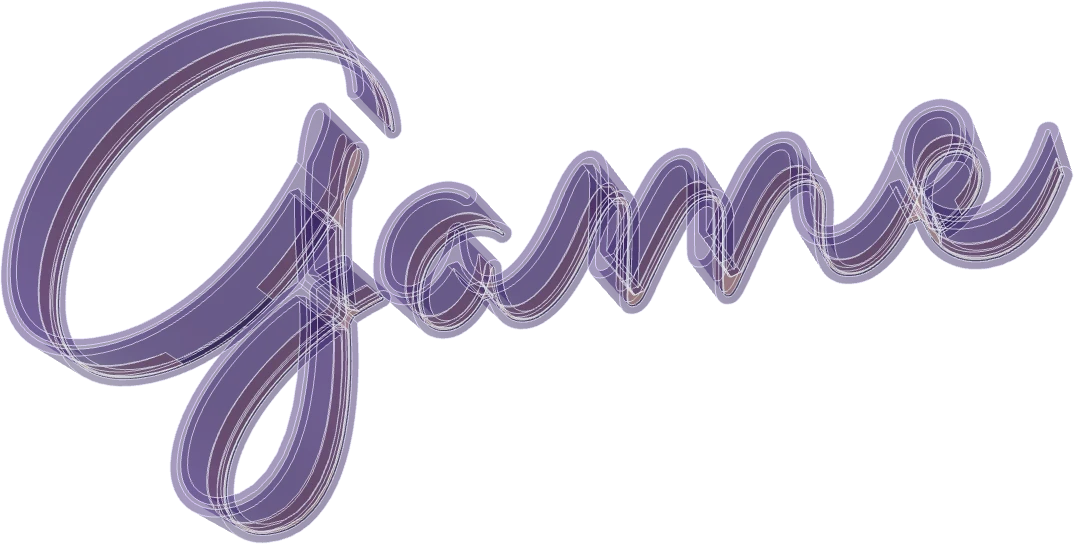

Вывеска из гибкого неона Печатается только жёлоб по линии буквы, светит вклеенная в него лента Неоновые буквы Скруглённое сечение как у стеклянной трубки, внутри полость под ленту Жёлоб с акриловой крышкой Неон вкладывается с лица, сверху акриловая полоса по форме буквы: канал закрыт, свет ровнее

Световые короба

Светится плоскость, а не объём: меню, указатели, витрины.

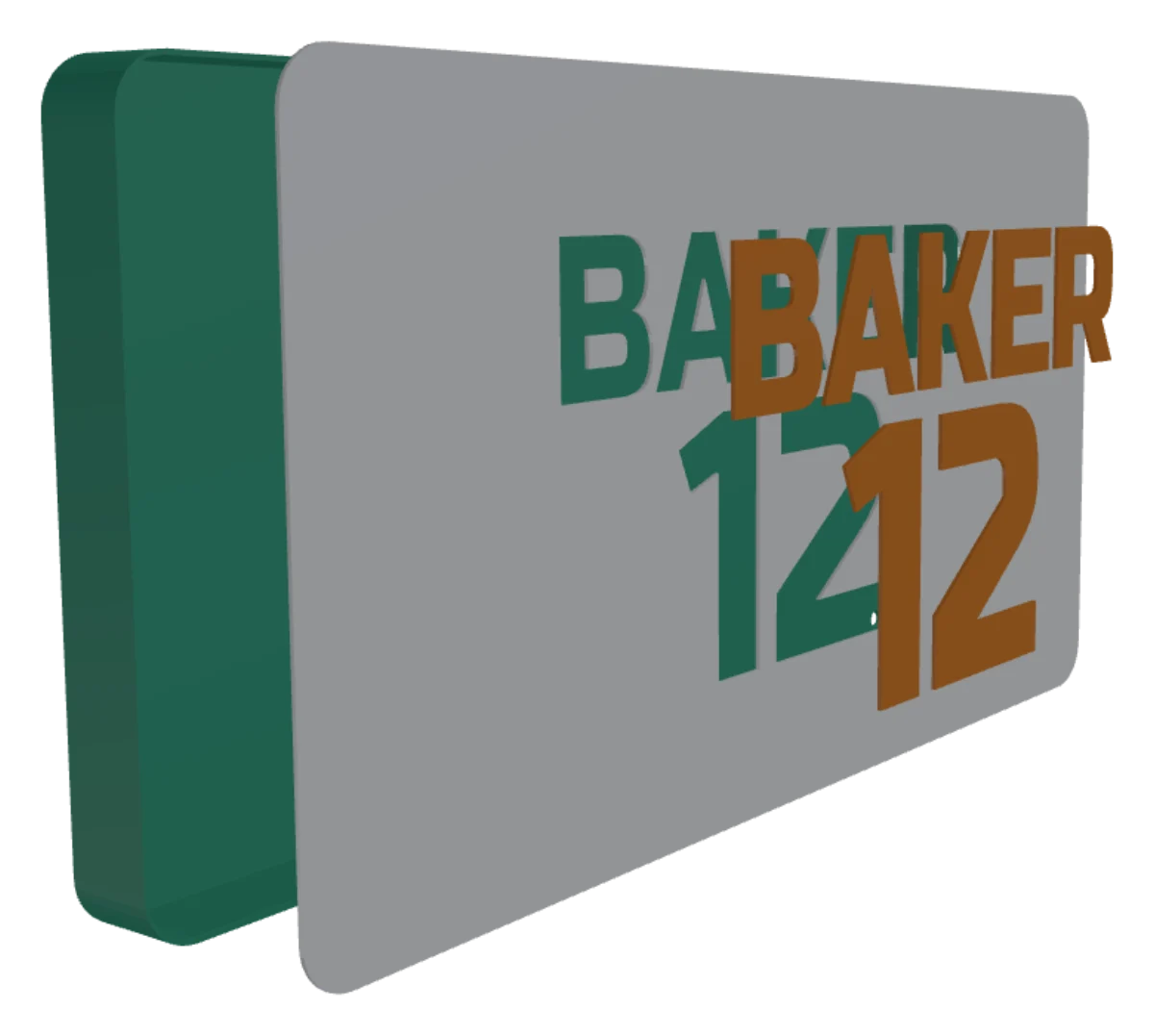

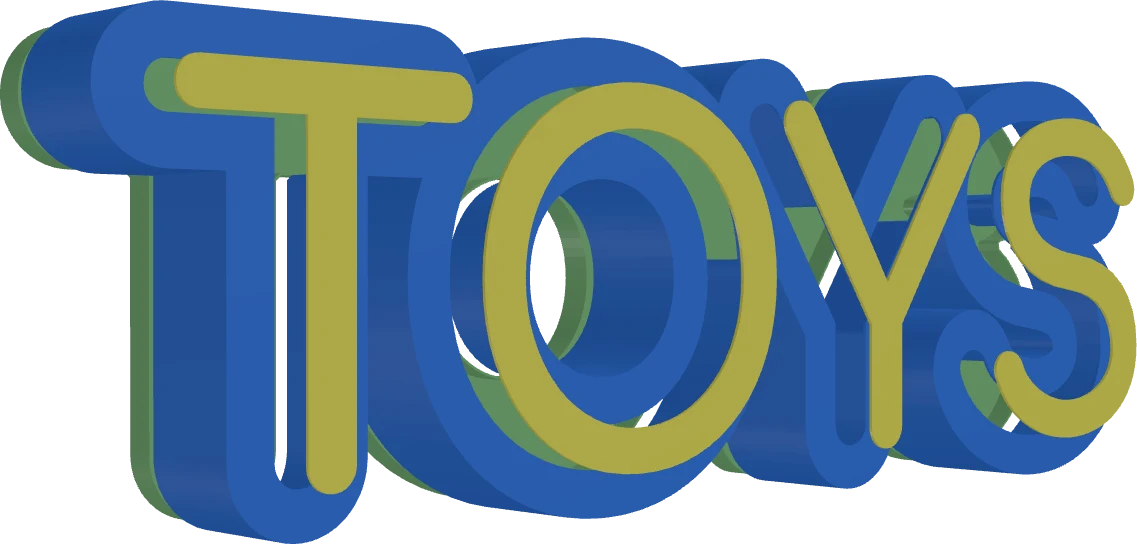

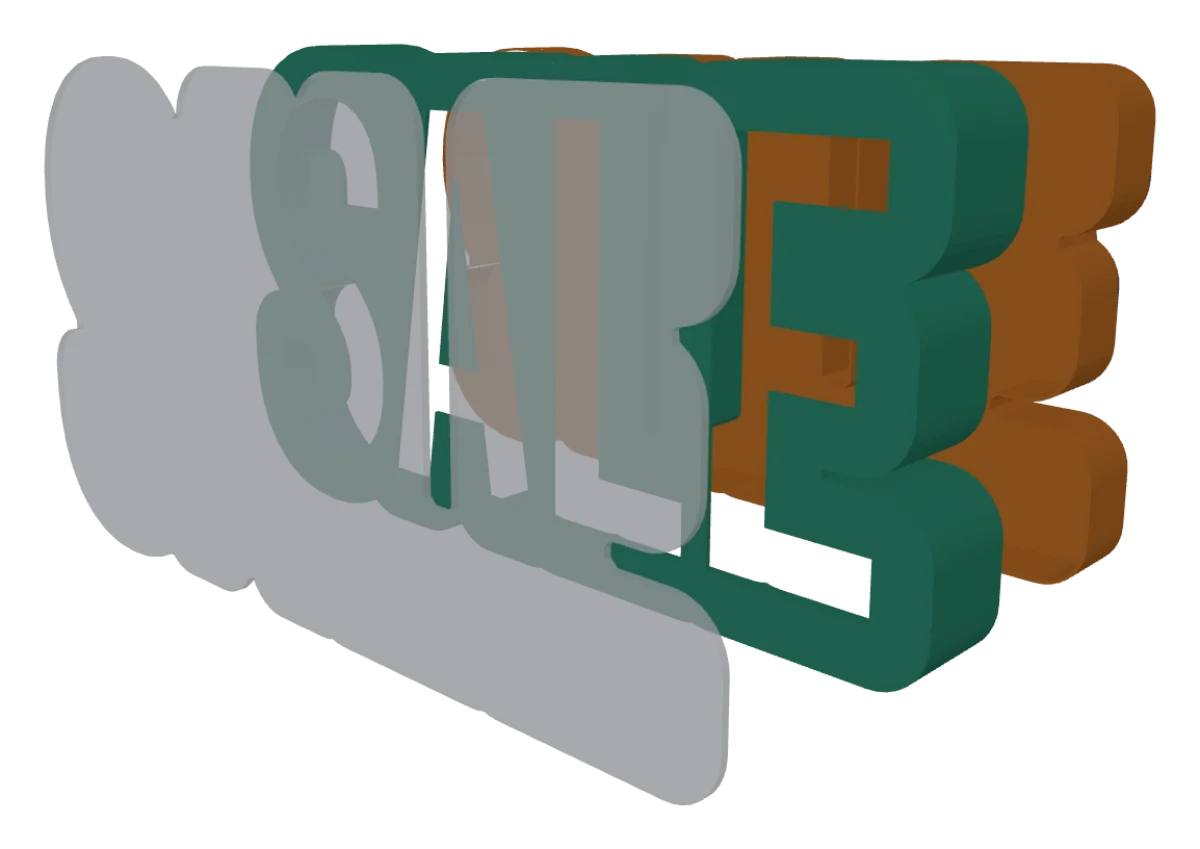

Адресная табличка с подсветкой Короб глухим дном на стену, крепёж внутри; лицо в паз, знаки светятся белым пластиком Световой короб с вырубным лицом Плоское лицо в рамке, за ним акрил: светится либо надпись, либо фон вокруг неё Многоцветный световой короб Лицо целиком печатное: фон и буквы разными цветами, цвет каждой детали выбирается в списке под сценой. Акрила нет, буквы светятся

Печатные приёмы

Что даёт именно печать: фаска без фрезера, воронка под печать стоя, два цвета в одной плоскости.

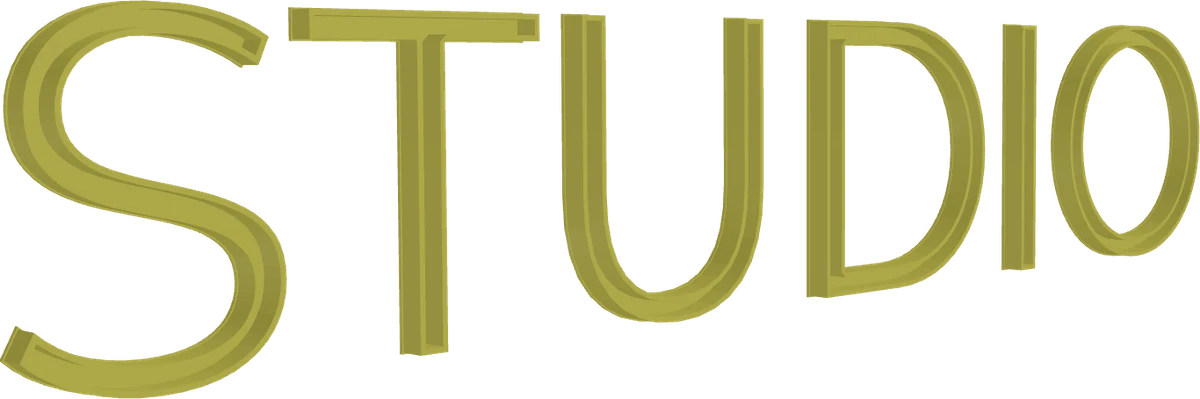

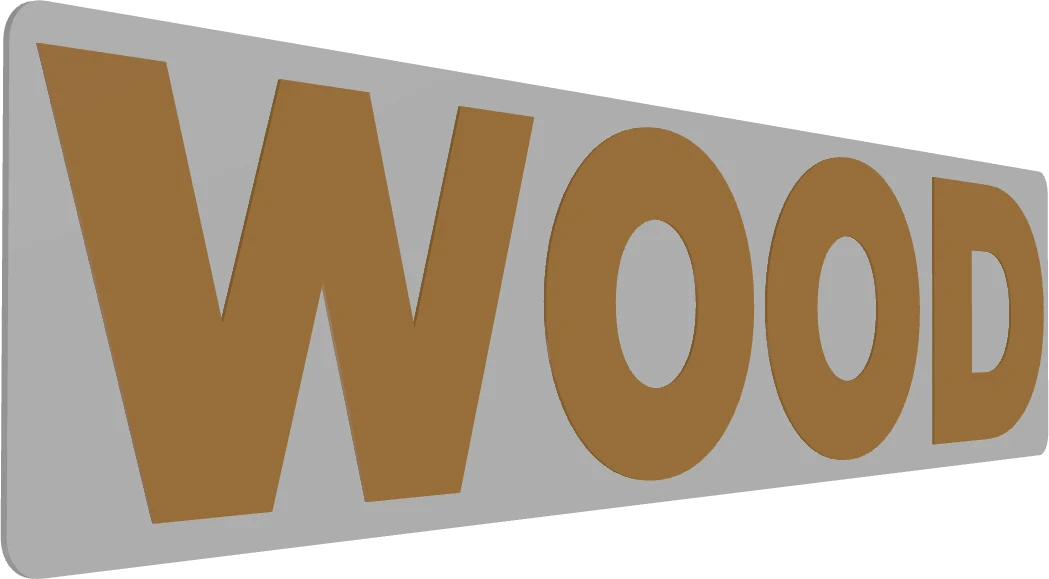

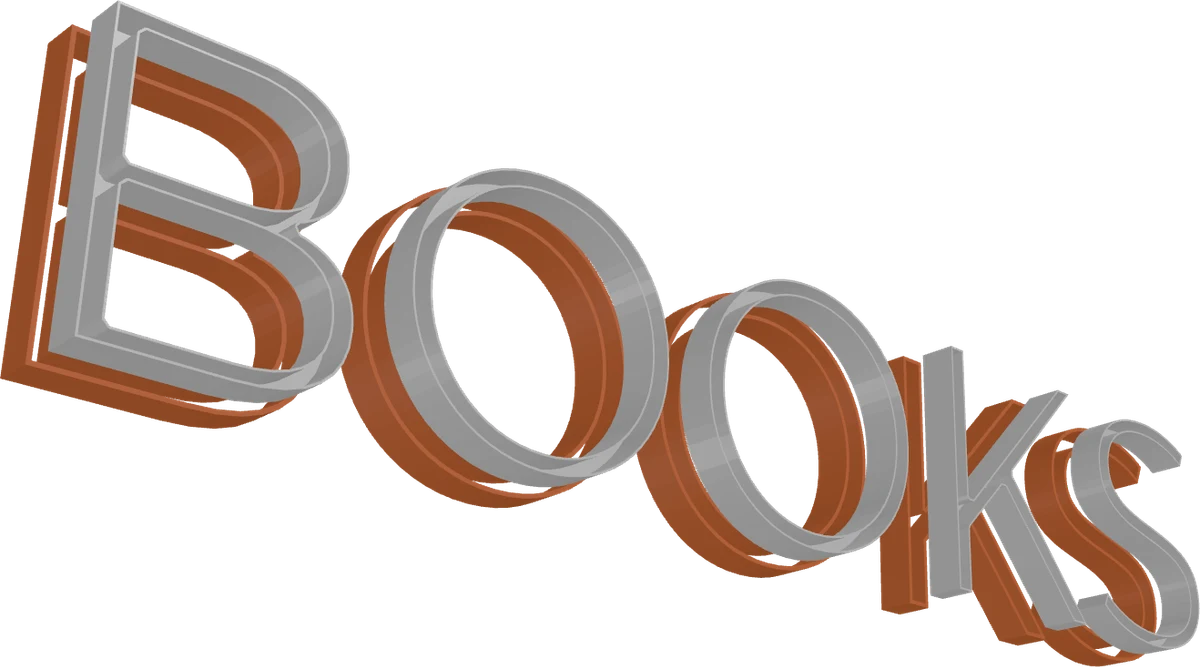

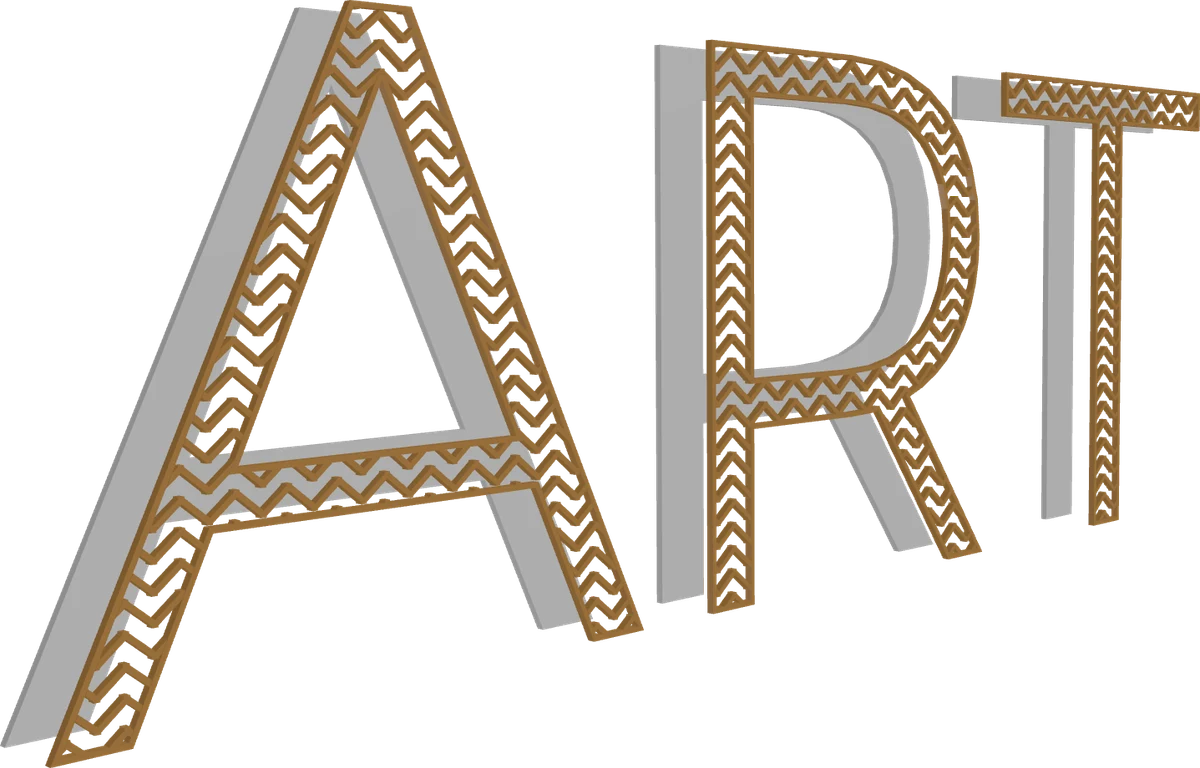

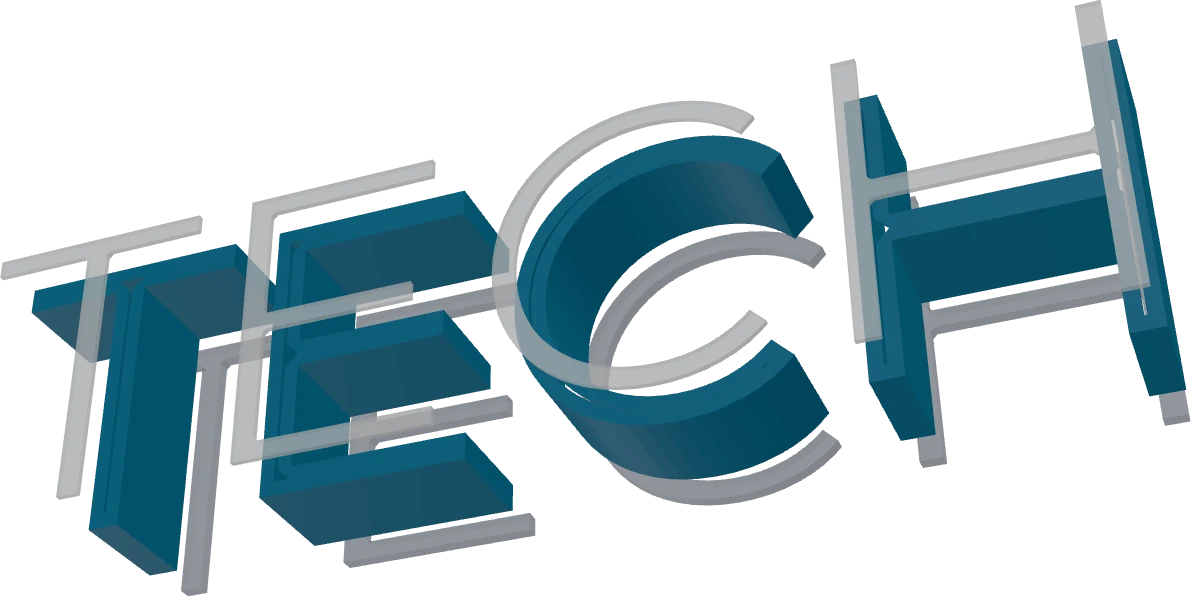

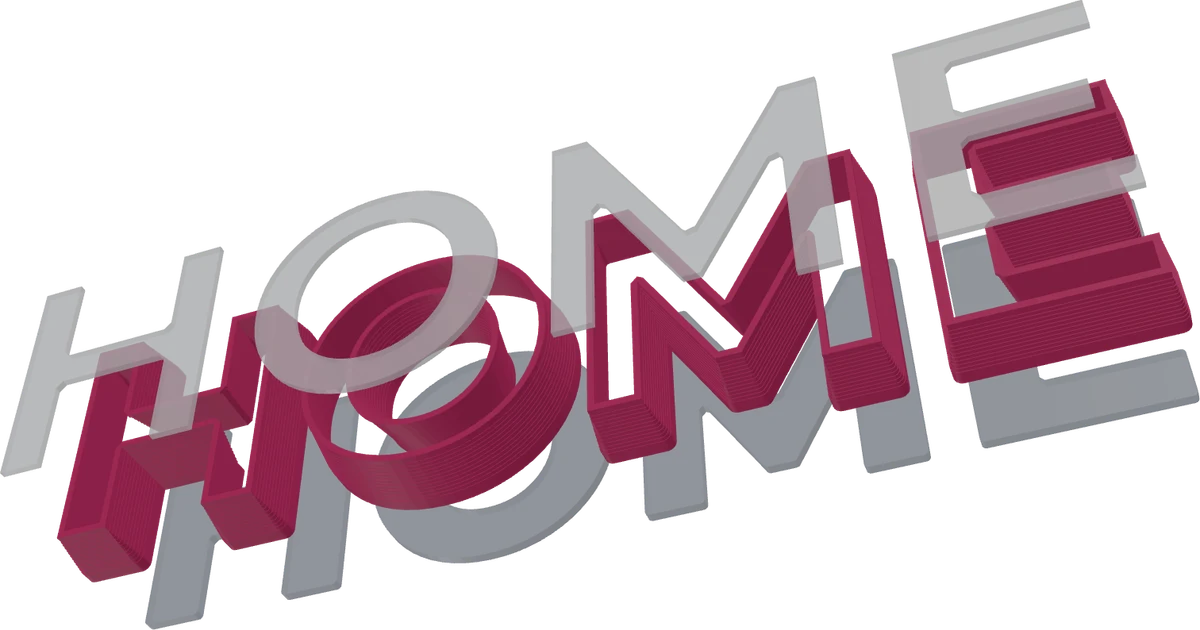

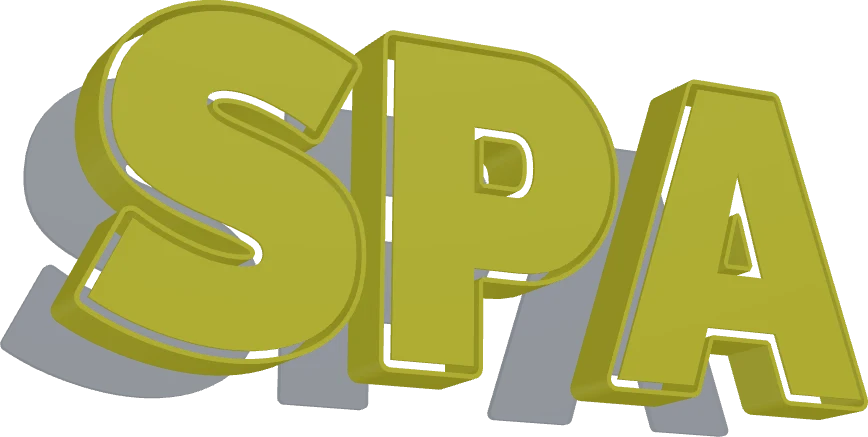

Мини-буквы с лицевой подсветкой Маленькое лицо, основание расширяется книзу — печатается стоя, без поддержек Мини-буквы без акрила То же основание-воронка, но лицо печатается вместе с корпусом Объёмные буквы с фаской 45° Скошенный перёд, полая середина, полка под заднюю панель Буквы с кромкой по лицу Акрил садится за выступающую кромку, печатается лицом вниз Задняя крышка для букв Отдельная деталь: закрывает полую спину и держится трением Буквы с узором Два цвета: подложка и рамка с узором — рельефом или прорезанным насквозь Многоцветный рельеф Подложка и слой рисунка в одной плоскости: печать со сменой цвета

Как выбрать схему

• Есть резка акрила — лицевая подсветка: ровный светящийся перёд и самый привычный вид.
• Резки нет — объёмные буквы из пластика: лицо печатается заодно со стенками.
• Уже куплен гибкий неон — жёлоб под ленту: печатается только канал.
• Нужен вечерний эффект — контражур: ореол на стене читается дальше самой надписи.
• Меню или указатель — световой короб: светится плоскость, а не объём.
• Буквы уже есть из металла — контражур за металлом: печатается только подложка.
