Акриловые буквы с тонкой кромкой
Классика рекламного производства: лицо и задник режутся из листа, а печатается только тонкая рамка между ними. Схема выигрывает там, где резка уже своя, а принтер один и загружен.
Тонкая печатная кромка по контуру, акрил спереди, вспененный ПВХ сзади. Печатного пластика уходит минимум.
Как устроен конструктив
- Кромка — стенка по контуру буквы, снаружи видна полоской в полмиллиметра.
- Акрил ложится в неё спереди, ПВХ — сзади, и вместе они держат конструкцию.
- Полки с двух сторон задают глубину посадки обоих листов.
Что печатается, а что покупается
- Печатается: кромка с полками.
- Покупается: акрил, вспененный ПВХ и лента.
| Замер | Значение |
|---|---|
| Габарит демо-надписи | 493,8 мм × 108,5 мм × 40,0 мм |
| Высота букв | 150 мм |
| Деталей в сборке | 3 — Корпус: дно, стенка, полка, Акрил: лицо, Вспененный ПВХ: задняя панель |
Числа сняты с генератора на демо-надписи этой схемы: у вашего слова и роста букв они будут свои, генератор пересчитает.

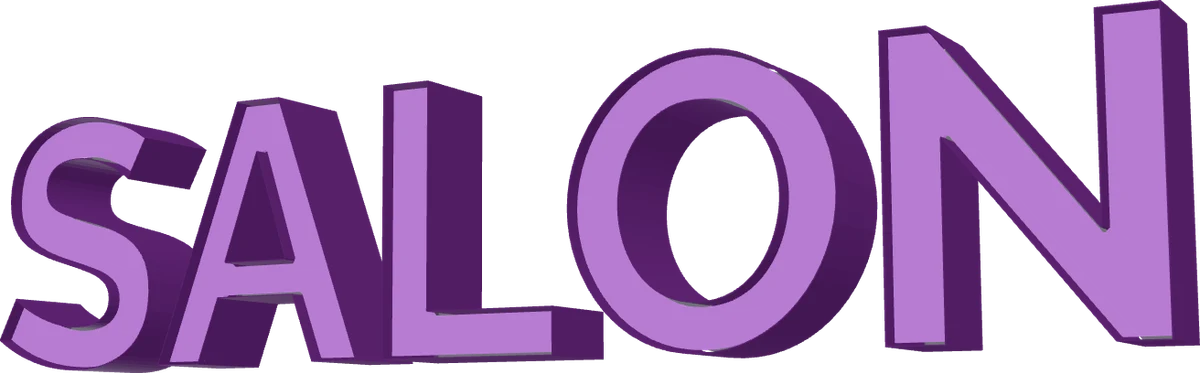

Как выглядит включённой
Ночной вид в генераторе показывает, что светится, а что остаётся тёмным: свет идёт от ленты, а не от пластика, и на превью это видно до печати.
Когда брать эту схему
Есть лазер или фрезер, нужен вид «настоящей» акриловой вывески, важна скорость: печатается только рамка.
Резки нет — берите целиком печатные буквы.
Собрать такую вывеску
Наберите своё слово, выберите схему «Акрил с тонкой кромкой» и скачайте STL. Пересчёт идёт в браузере, файл никуда не отправляется.
Открыть LED CraftНастройки печати
| Параметр | Значение | Почему так |
|---|---|---|
| Кромка | 1.6 мм | три периметра: тоньше рвётся при монтаже |
| Ориентация | на торец | кромка печатается стоя, слои идут поперёк нагрузки |
| Пластик | PLA в помещении, PETG или ASA на улицу | PLA плывёт уже при 55 °C, тёмный корпус на солнце доходит до шестидесяти |
| Слой | 0.2 мм | корпус смотрят с двух метров, тоньше незачем |
Остальные конструктивы
Всего в генераторе двадцать три схемы сборки — от лицевой подсветки до маркизы с лампами. Список с разбором каждой: конструктивы световых букв.
Частые вопросы
Что такое вспененный ПВХ
Что такое вспененный ПВХ?
Зачем печатать кромку, если всё режется
Зачем печатать кромку, если всё режется?
Какой толщины брать акрил
Какой толщины брать акрил?
