Объёмные буквы из пластика, целиком печатные
Схема для тех, у кого есть принтер и нет доступа к резке акрила. Лицо буквы печатается вместе со стенками, а полость закрывается отдельной крышкой с тыла. Свет проходит сквозь тонкое лицо: при толщине 1.2 мм и белом пластике получается ровное свечение без точек.
Лицо и стенки одной деталью, задняя крышка второй. Печатается лицом вниз — верхняя поверхность буквы получается гладкой, со стола. Ничего покупать, кроме ленты, не нужно.

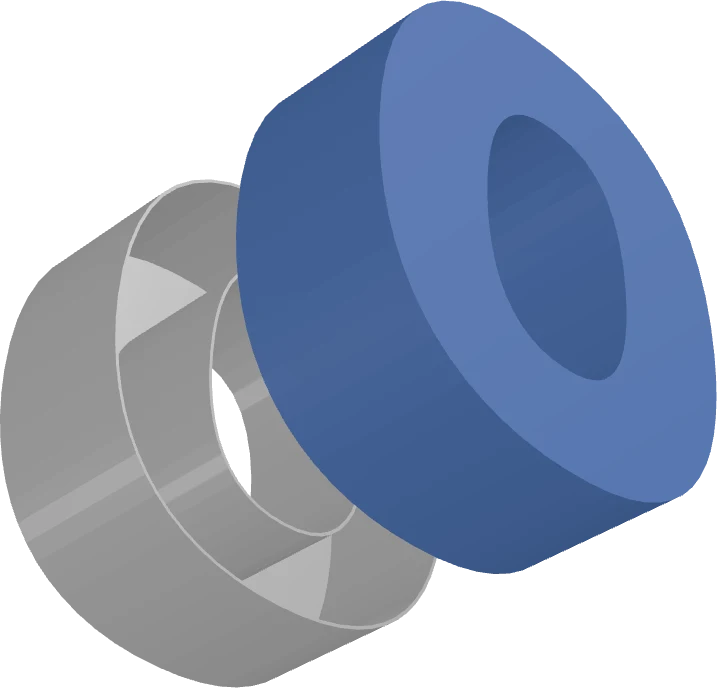

Как устроен конструктив
- Лицо — 1.2 мм. Тоньше просвечивают слои, толще свет уже не проходит.
- Стенки идут от лица к тылу на полную глубину буквы.
- Задняя крышка — отдельная П-образная деталь, входящая в полость с зазором 0.2 мм: снаружи шва не видно, а точный стык по внешнему контуру подгонять не нужно.
- Высота борта крышки считается сама от общей толщины — крышка всегда встаёт заподлицо с тылом.
Что печатается, а что покупается
- Печатается: корпус с лицом и задняя крышка.
- Покупается: только лента.
| Замер | Значение |
|---|---|

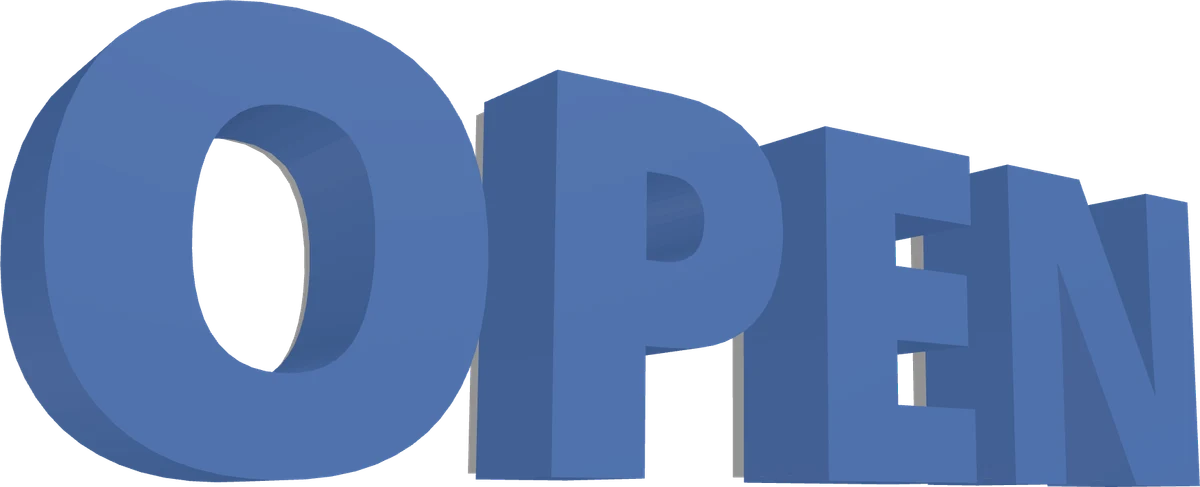

| Габарит демо-надписи | 397,3 мм × 110,2 мм × 40,0 мм |
| Высота букв | 150 мм |
| Деталей в сборке | 2 — Корпус: лицо и стенки, Задняя крышка: дно и борт |
Числа сняты с генератора на демо-надписи этой схемы: у вашего слова и роста букв они будут свои, генератор пересчитает.

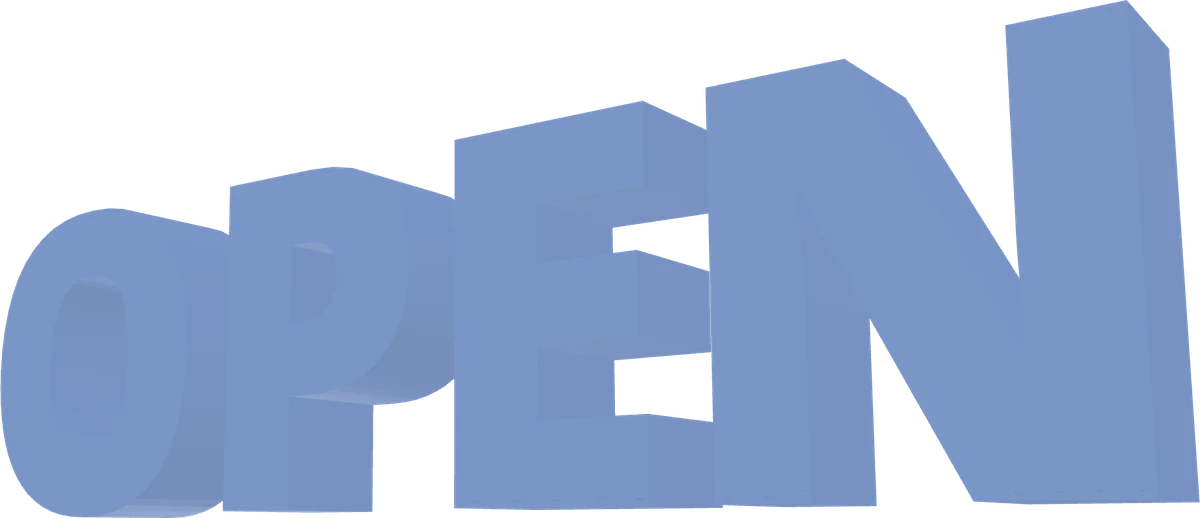

Как выглядит включённой
Ночной вид в генераторе показывает, что светится, а что остаётся тёмным: свет идёт от ленты, а не от пластика, и на превью это видно до печати.
Когда брать эту схему
Интерьерные вывески, буквы до 300 мм, срочные заказы: от файла до готовой буквы — один принтер и одна ночь.
Для фасада на солнце лучше схема с акрилом: тонкое печатное лицо со временем желтеет от ультрафиолета сильнее акрила.
Собрать такую вывеску
Наберите своё слово, выберите схему «Объёмные буквы из пластика» и скачайте STL. Пересчёт идёт в браузере, файл никуда не отправляется.
Открыть LED CraftНастройки печати
| Параметр | Значение | Почему так |
|---|---|---|
| Ориентация | лицом вниз | лицо получается гладким со стола, слои не видны на свету |
| Лицо | 1.2 мм = 6 слоёв по 0.2 | меньше — просвечивает шов, больше — не пропускает свет |
| Пластик | белый или натуральный | цветной съедает яркость: через красное лицо проходит около трети света |
| Пластик | PLA в помещении, PETG или ASA на улицу | PLA плывёт уже при 55 °C, тёмный корпус на солнце доходит до шестидесяти |
| Слой | 0.2 мм | корпус смотрят с двух метров, тоньше незачем |
Остальные конструктивы
Всего в генераторе двадцать три схемы сборки — от лицевой подсветки до маркизы с лампами. Список с разбором каждой: конструктивы световых букв.
