Световые буквы с лицевой подсветкой
Восемь из десяти световых вывесок сделаны по этой схеме: коробчатая буква, внутри лента, спереди светорассеивающий акрил. Классически корпус гнут из алюминиевой ленты и клепают, на каждую букву уходит час работы. Печатный корпус выходит из принтера сразу с полкой под акрил и посадкой задней крышки.
Дно с лентой, стенка по контуру буквы, внутренняя полка на 2 мм ниже лица и акрил, который на эту полку ложится. Печатается дном на стол, без поддержек. Акрил режется по производственной схеме из генератора.
Как устроен конструктив
- Дно — плоская буква толщиной 1.2 мм. На неё клеится лента, к ней же крепится вывеска к стене.
- Стенка идёт по контуру буквы на всю глубину, обычно 40 мм. Толщина 1.6 мм — три периметра соплом 0.4.
- Полка под акрил — буртик, выступающий внутрь от стенки. Акрил ложится на него изнутри и не проваливается. Полка строится со скосом 30°, поэтому печатается без поддержек.
- Акрил садится заподлицо с торцом стенки: снаружи видна ровная кромка пластика, а не ступенька.
Что печатается, а что покупается
- Печатается: корпус — дно, стенка и полка одной деталью.
- Покупается: молочный акрил 3 или 5 мм (в генераторе — размер куска под резку) и светодиодная лента.

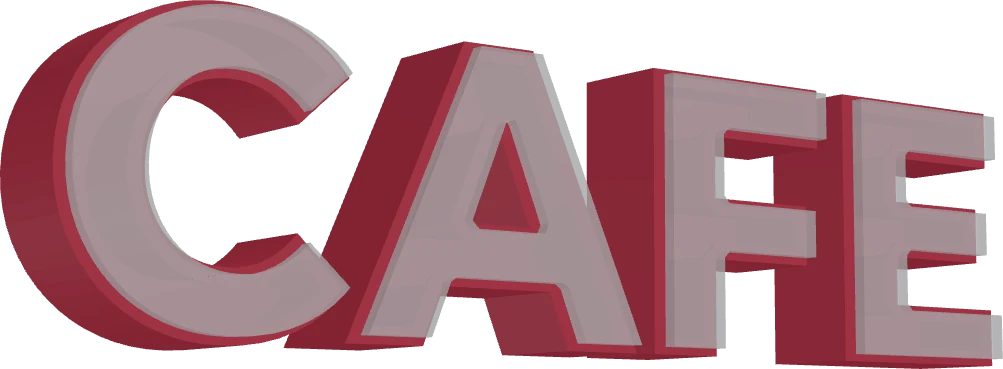

| Замер | Значение |
|---|---|
| Габарит демо-надписи | 419,6 мм × 109,8 мм × 40,0 мм |
| Высота букв | 150 мм |
| Деталей в сборке | 2 — Корпус: дно, стенка, полка, Акрил: лицо |
Числа сняты с генератора на демо-надписи этой схемы: у вашего слова и роста букв они будут свои, генератор пересчитает.
Как выглядит включённой
Ночной вид в генераторе показывает, что светится, а что остаётся тёмным: свет идёт от ленты, а не от пластика, и на превью это видно до печати.
Когда брать эту схему
Вывеска на фасаде или в интерьере, буквы от 80 мм и выше, нужен ровный светящийся перёд без точек от диодов.
Если акрил резать негде — возьмите объёмные буквы из пластика: там лицо печатается заодно со стенками.
Собрать такую вывеску
Наберите своё слово, выберите схему «Световые буквы» и скачайте STL. Пересчёт идёт в браузере, файл никуда не отправляется.
Открыть LED CraftНастройки печати
| Параметр | Значение | Почему так |
|---|---|---|
| Ориентация | дном на стол | полка со скосом печатается сама, поддержки не нужны |
| Периметры | 3 | стенка работает на изгиб при монтаже |
| Заполнение | 10 % | внутри буквы полость под ленту |
| Пластик | PLA в помещении, PETG или ASA на улицу | PLA плывёт уже при 55 °C, тёмный корпус на солнце доходит до шестидесяти |
| Слой | 0.2 мм | корпус смотрят с двух метров, тоньше незачем |
Остальные конструктивы
Всего в генераторе двадцать три схемы сборки — от лицевой подсветки до маркизы с лампами. Список с разбором каждой: конструктивы световых букв.
