Многоцветный рельеф
Самая тонкая схема из всех: подложка в пару миллиметров и слой рисунка поверх, в той же плоскости. Ни ленты, ни акрила — плоское панно, которое печатается за вечер и вешается на двусторонний скотч.

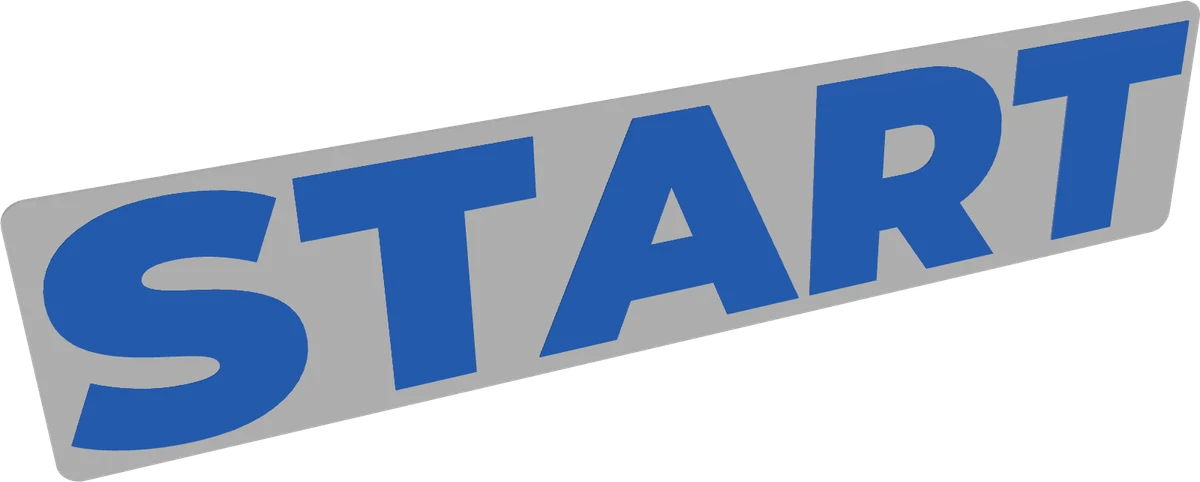

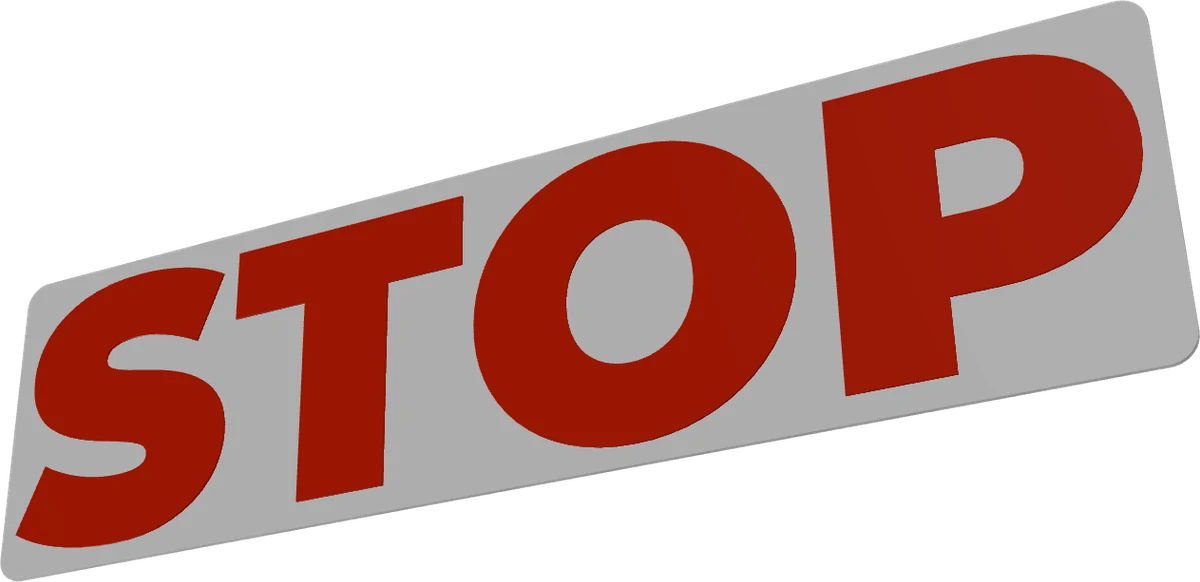

Две детали в одной плоскости: подложка и надпись поверх неё. Печатается сменой филамента по слою, толщина от 2 мм.
Как устроен конструктив
- Подложка — плоская плита толщиной 1.2–2 мм.
- Слой рисунка — надпись или контур поверх, вровень с рамкой.
- Обе детали идут в 3MF со своими цветами: слайсер сам ставит смену филамента на нужном слое.
Что печатается, а что покупается
- Печатается: подложка и рисунок.
- Покупается: ничего.
| Замер | Значение |
|---|---|
| Габарит демо-надписи | 330,3 мм × 127,2 мм × 2,4 мм |
| Высота букв | 150 мм |
| Деталей в сборке | 2 — Подложка, Слой рисунка |
Числа сняты с генератора на демо-надписи этой схемы: у вашего слова и роста букв они будут свои, генератор пересчитает.
Когда брать эту схему
Таблички, номера квартир, указатели, сувениры, пробы цветовых сочетаний.
Нужен объём или подсветка — любая другая схема из списка конструктивов.
Собрать такую вывеску
Наберите своё слово, выберите схему «Многоцветный рельеф» и скачайте STL. Пересчёт идёт в браузере, файл никуда не отправляется.
Открыть LED CraftНастройки печати
| Параметр | Значение | Почему так |
|---|---|---|
| Смена цвета | по слою | на однопрудерном принтере — пауза и ручная смена филамента |
| Толщина | от 2 мм | тоньше коробит при остывании |
| Пластик | PLA в помещении, PETG или ASA на улицу | PLA плывёт уже при 55 °C, тёмный корпус на солнце доходит до шестидесяти |
| Слой | 0.2 мм | корпус смотрят с двух метров, тоньше незачем |
Остальные конструктивы
Всего в генераторе двадцать три схемы сборки — от лицевой подсветки до маркизы с лампами. Список с разбором каждой: конструктивы световых букв.
Частые вопросы
Нужен ли принтер с несколькими соплами
Нужен ли принтер с несколькими соплами?
Не отвалится ли надпись от подложки
Не отвалится ли надпись от подложки?
