Вывеска с лампами, маркиза
Ретро-вывеска с круглыми лампами по контуру буквы. В оригинале это патроны с лампами накаливания, в печатном варианте — шарики для пинг-понга или светодиодные шары в окнах средней пластины. Раскладку ламп генератор считает по осевой линии буквы, а не по её краю.

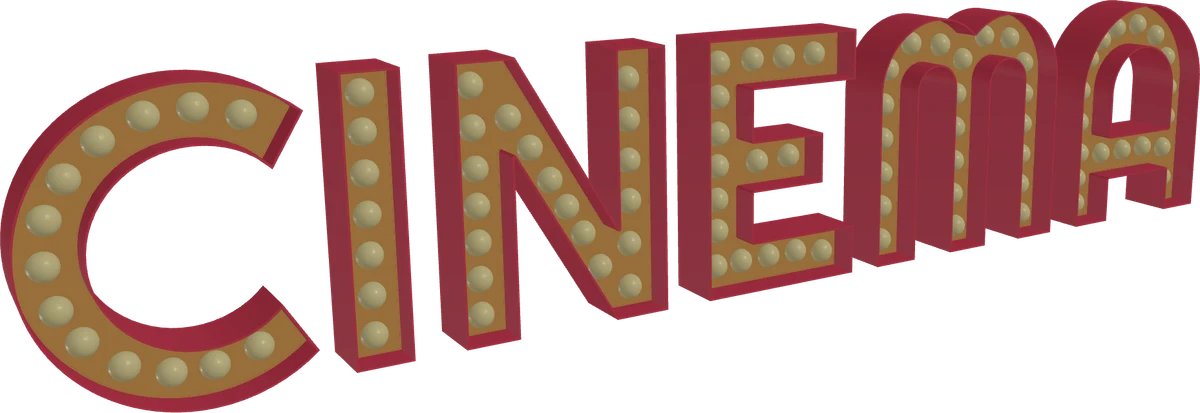

Стенка с открытым передом, внутри пластина с круглыми окнами, в окнах лампы. Один ряд по середине штриха — как на настоящей маркизе.

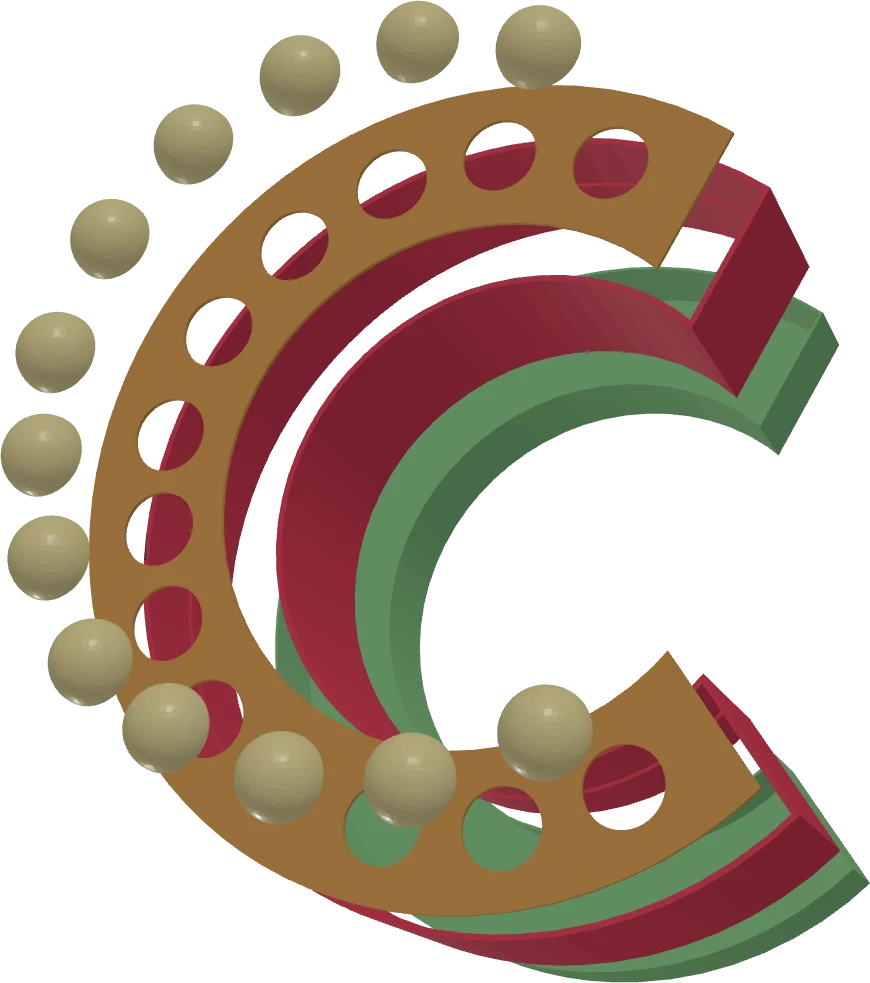

Как устроен конструктив
- Стенка идёт на всю глубину, перёд открыт: лампы видно.
- Средняя пластина лежит на полке внутри и несёт окна под лампы.
- Раскладка считается скелетизацией буквы: лампы садятся по осевой линии штриха с проверкой, что каждая целиком помещается.
- Задняя крышка закрывает проводку.
Что печатается, а что покупается
- Печатается: стенка с полкой, средняя пластина, задняя крышка.
- Покупается: лампы — шарики для пинг-понга 40 мм или светодиодные шары 30–60 мм.
| Замер | Значение |
|---|---|
| Габарит демо-надписи | 1076,5 мм × 217,5 мм × 50,0 мм |
| Высота букв | 300 мм |
| Деталей в сборке | 4 — Стенка с полкой под пластину, Средняя пластина с окнами, Лампы, Задняя крышка: дно и борт |
Числа сняты с генератора на демо-надписи этой схемы: у вашего слова и роста букв они будут свои, генератор пересчитает.

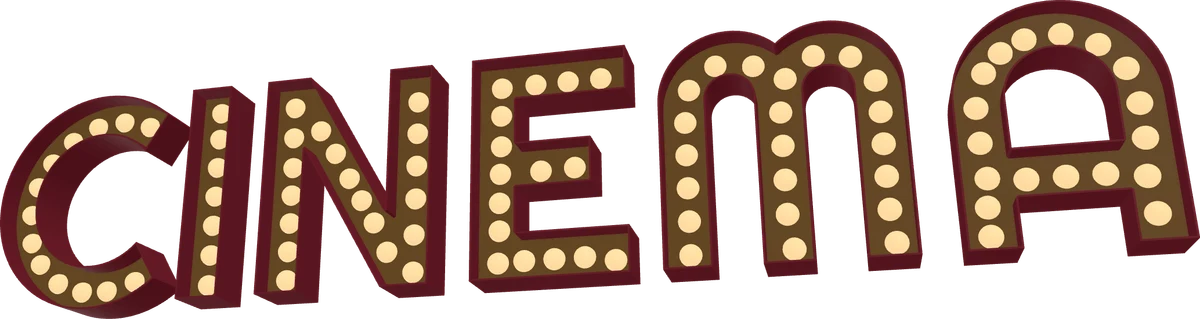

Как выглядит включённой
Ночной вид в генераторе показывает, что светится, а что остаётся тёмным: свет идёт от ленты, а не от пластика, и на превью это видно до печати.
Когда брать эту схему
Кафе, бары, фотозоны, ярмарки — всё, где нужен ретро-вид и заметность с большого расстояния.
Мелкие буквы: лампа 30 мм не помещается в штрих буквы высотой 100 мм. Генератор скажет об этом прямо и назовёт предел.
Собрать такую вывеску
Наберите своё слово, выберите схему «Маркиза с лампами» и скачайте STL. Пересчёт идёт в браузере, файл никуда не отправляется.
Открыть LED CraftНастройки печати
| Параметр | Значение | Почему так |
|---|---|---|
| Высота букв | от 300 мм | лампа должна помещаться в штрих целиком |
| Окна | диаметр лампы | шар садится в окно по экватору, наружу выходит полусфера |
| Пластик | PLA в помещении, PETG или ASA на улицу | PLA плывёт уже при 55 °C, тёмный корпус на солнце доходит до шестидесяти |
| Слой | 0.2 мм | корпус смотрят с двух метров, тоньше незачем |
Остальные конструктивы
Всего в генераторе двадцать три схемы сборки — от лицевой подсветки до маркизы с лампами. Список с разбором каждой: конструктивы световых букв.
