Задняя крышка для букв
Схема-дополнение: буквы уже есть — печатные или покупные, — а тыл открыт. Крышка с юбкой входит в полость и держится трением: снимается для замены ленты и не требует ни винтов, ни клея.

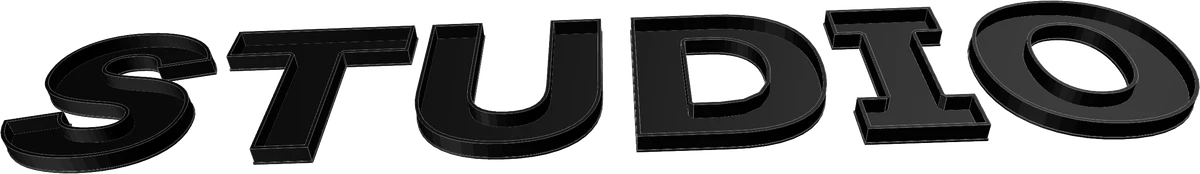

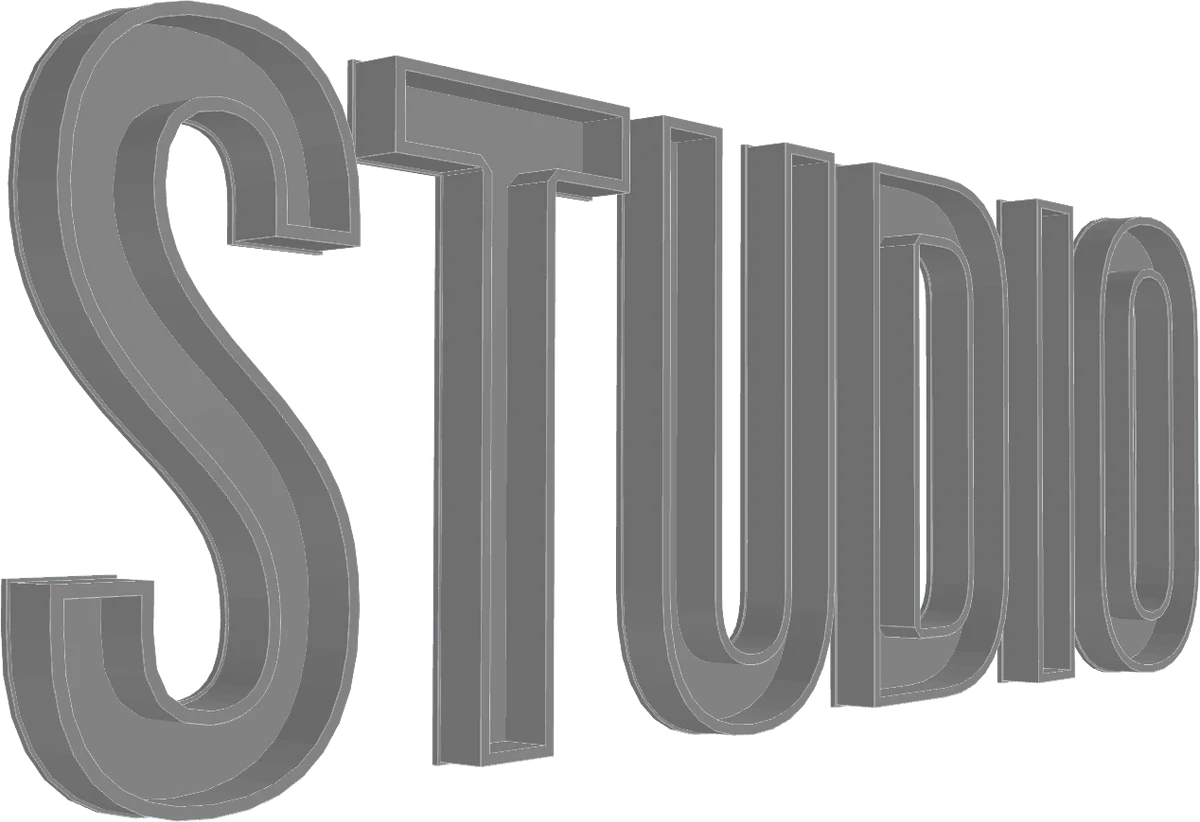

Крышка с юбкой, входящей в полость буквы с зазором. Держится трением, снимается руками.
Как устроен конструктив
- Юбка — стенка, входящая внутрь буквы. Её толщина и высота задаются отдельно.
- Ободок по краю остаётся видимым и работает упором: крышка не проваливается внутрь.
- Зазор посадки — 0.2 мм на сторону: без него после печати крышка не входит вовсе.
Что печатается, а что покупается
- Печатается: крышка.
- Покупается: ничего.
| Замер | Значение |
|---|---|
| Габарит демо-надписи | 501,3 мм × 109,6 мм × 10,0 мм |
| Высота букв | 150 мм |
| Деталей в сборке | 1 — Крышка с юбкой в полую спину |
Числа сняты с генератора на демо-надписи этой схемы: у вашего слова и роста букв они будут свои, генератор пересчитает.
Когда брать эту схему
Есть буквы с открытым тылом, нужно закрыть проводку и пыль.
Крышка нужна сразу — берите схему, где она уже есть: объёмные буквы из пластика.
Собрать такую вывеску
Наберите своё слово, выберите схему «Задняя крышка» и скачайте STL. Пересчёт идёт в браузере, файл никуда не отправляется.
Открыть LED CraftНастройки печати
| Параметр | Значение | Почему так |
|---|---|---|
| Зазор | 0.2 мм | печать даёт усадку; без зазора крышка не входит |
| Ориентация | дном на стол | юбка печатается вверх, поддержки не нужны |
| Пластик | PLA в помещении, PETG или ASA на улицу | PLA плывёт уже при 55 °C, тёмный корпус на солнце доходит до шестидесяти |
| Слой | 0.2 мм | корпус смотрят с двух метров, тоньше незачем |
Остальные конструктивы
Всего в генераторе двадцать три схемы сборки — от лицевой подсветки до маркизы с лампами. Список с разбором каждой: конструктивы световых букв.
Частые вопросы
Как снять крышку, если она села плотно
Как снять крышку, если она села плотно?
Держится ли крышка на весу
Держится ли крышка на весу?
