Буквы с кромкой по лицу
Схема решает частую проблему монтажа: акрил, приклеенный заподлицо, со временем отходит и выпадает вперёд. Здесь по переднему краю идёт кромка, за которую лист заходит и из-под которой уже не выйдет.
Стенка с кромкой по переднему краю, акрил за ней, замок позади акрила. Печатается лицом вниз.

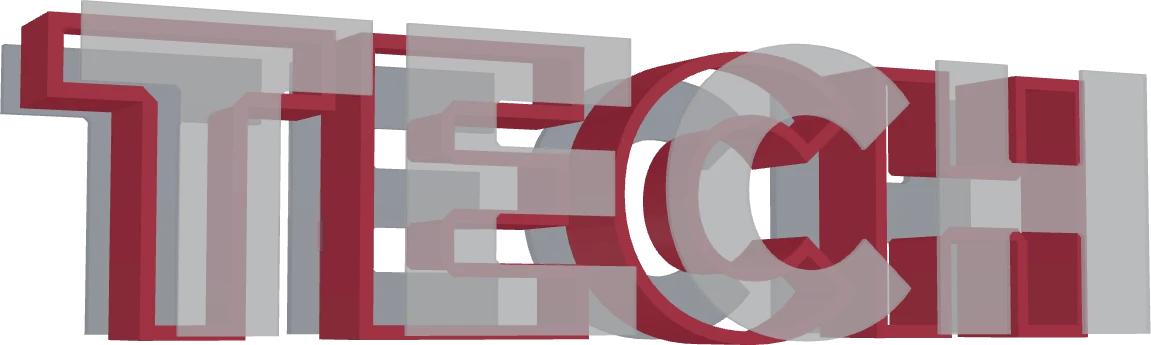

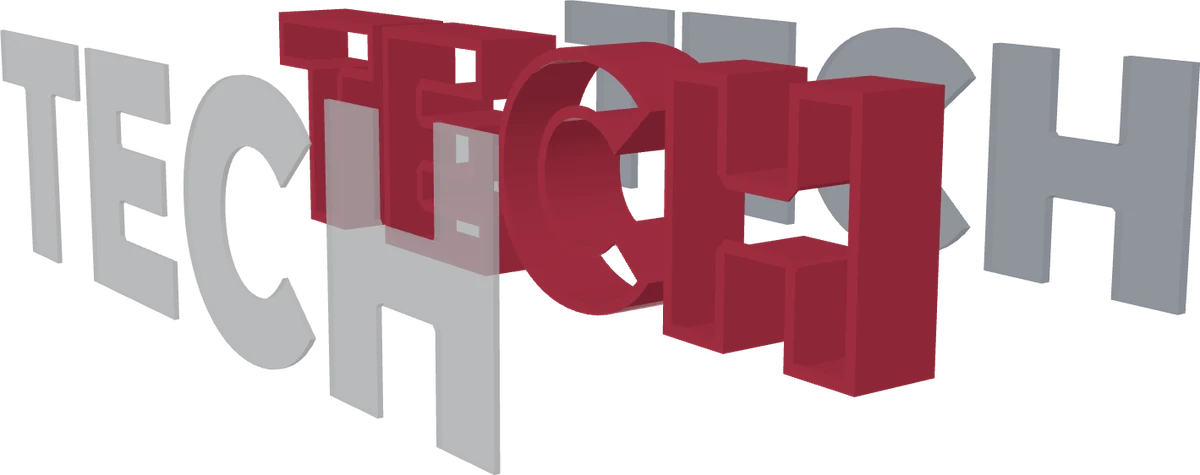

Как устроен конструктив
- Кромка заходит внутрь от края буквы на заданную ширину и перекрывает край акрила.
- Акрил встаёт заподлицо за кромку.
- Замок позади акрила не даёт ему уйти внутрь корпуса: лист зажат с двух сторон.
Что печатается, а что покупается
- Печатается: корпус с кромкой.
- Покупается: акрил и лента.
| Замер | Значение |
|---|---|
| Габарит демо-надписи | 272,6 мм × 123,9 мм × 40,0 мм |
| Высота букв | 150 мм |
| Деталей в сборке | 3 — Корпус: стенка и кромка по лицу, Акрил: лицо, Вспененный ПВХ: задняя панель |
Числа сняты с генератора на демо-надписи этой схемы: у вашего слова и роста букв они будут свои, генератор пересчитает.

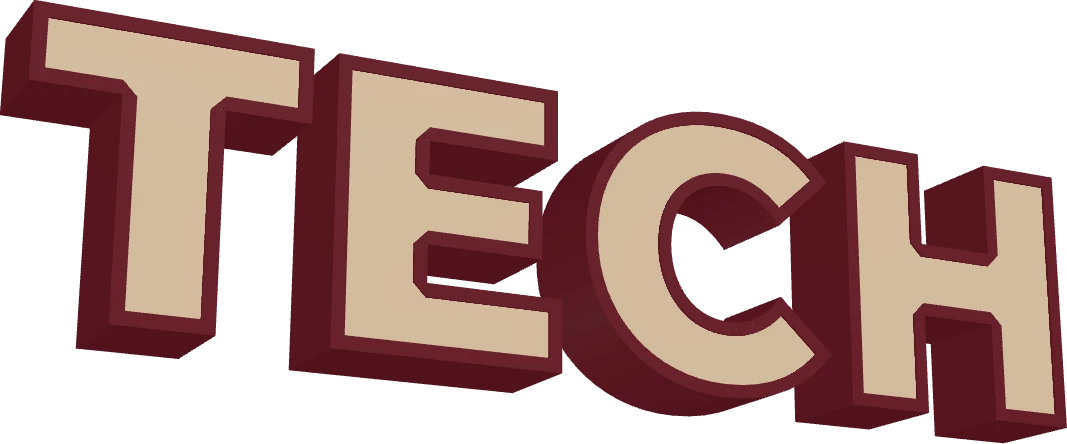

Как выглядит включённой
Ночной вид в генераторе показывает, что светится, а что остаётся тёмным: свет идёт от ленты, а не от пластика, и на превью это видно до печати.
Когда брать эту схему
Наружная реклама, вибрация, высокие вывески — везде, где акрил нельзя терять.
Кромка съедает 5 мм от лица буквы. На мелких буквах это заметно — там полка изнутри.
Собрать такую вывеску
Наберите своё слово, выберите схему «Кромка по лицу» и скачайте STL. Пересчёт идёт в браузере, файл никуда не отправляется.
Открыть LED CraftНастройки печати
| Параметр | Значение | Почему так |
|---|---|---|
| Ориентация | лицом вниз | кромка получается гладкой со стола |
| Ширина кромки | 5 мм | меньше не держит, больше видно на глаз |
| Пластик | PLA в помещении, PETG или ASA на улицу | PLA плывёт уже при 55 °C, тёмный корпус на солнце доходит до шестидесяти |
| Слой | 0.2 мм | корпус смотрят с двух метров, тоньше незачем |
Остальные конструктивы
Всего в генераторе двадцать три схемы сборки — от лицевой подсветки до маркизы с лампами. Список с разбором каждой: конструктивы световых букв.
Частые вопросы
Насколько кромка уменьшает светящуюся площадь
Насколько кромка уменьшает светящуюся площадь?
Как вставить акрил, если кромка мешает
Как вставить акрил, если кромка мешает?
