Световой короб с вырубным лицом
Короб отличается от объёмных букв тем, что светится не сама буква, а плоскость: надпись вырезана в лице, за ней акрил и лента. Такие делают для меню, витрин и указателей. Печатный вариант хорош тем, что рамка, бортик и посадка акрила выходят одной деталью.

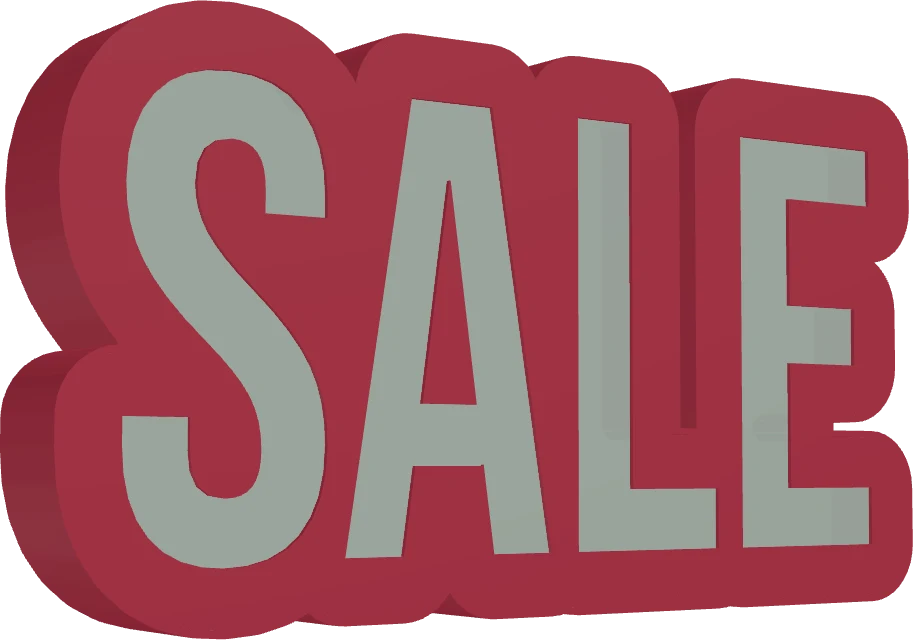

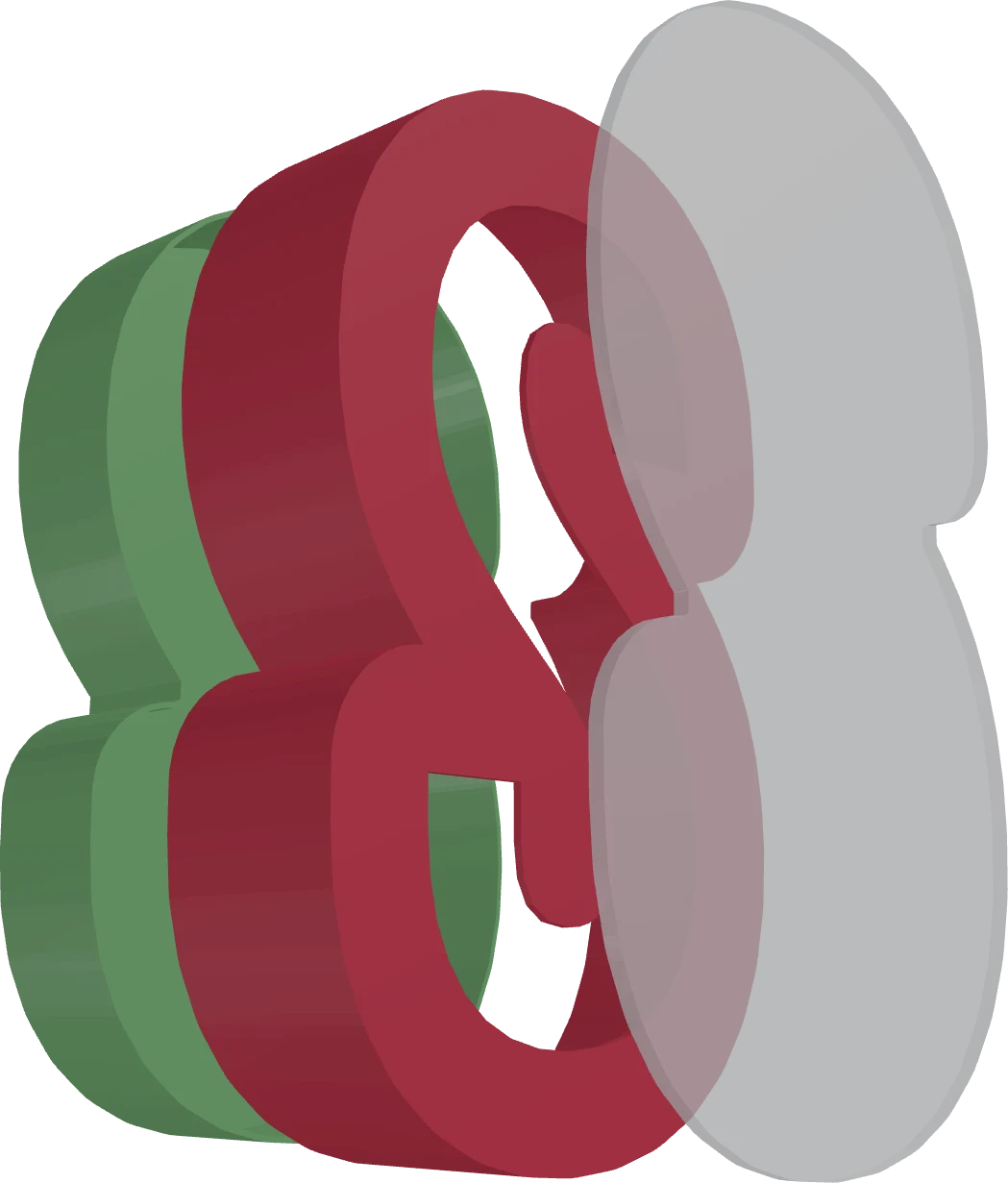

Лицо с прорезанной надписью, приподнятый бортик по краю, акрил за лицом и задняя крышка. Переключатель решает, что светится: сама надпись или фон вокруг неё.
Как устроен конструктив
- Лицо — плоская панель с прорезанной надписью или силуэтом.
- Бортик поднят по внешнему краю: он и держит короб, и задаёт глубину под ленту.
- Перемычки держат внутренние просветы букв — середину «О», «Р», «А». Без них эти острова выпадают при вырубке.
- Форма рамки — по силуэту надписи, прямоугольник, круг или эллипс.
Что печатается, а что покупается
- Печатается: лицо с бортиком и задняя крышка.
- Покупается: молочный акрил и лента.
| Замер | Значение |
|---|---|
| Габарит демо-надписи | 245,0 мм × 138,0 мм × 30,0 мм |
| Высота букв | 150 мм |
| Деталей в сборке | 3 — Лицо вырубное, стенка и полка, Акрил: рассеиватель за лицом, Задняя крышка: дно и борт |
Числа сняты с генератора на демо-надписи этой схемы: у вашего слова и роста букв они будут свои, генератор пересчитает.

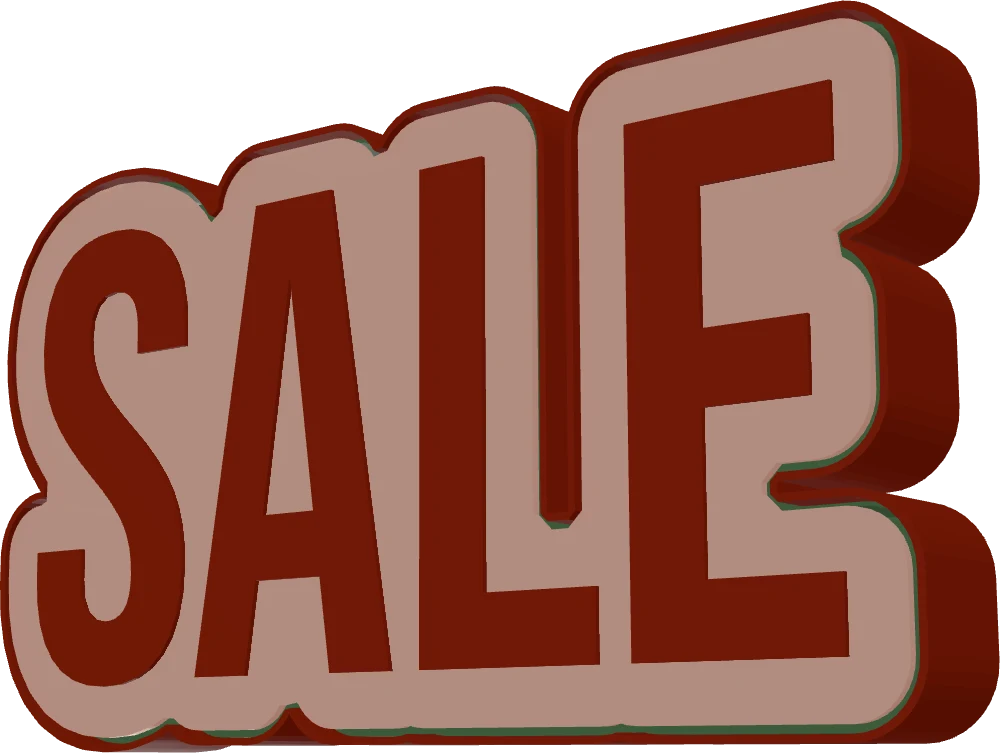

Как выглядит включённой
Ночной вид в генераторе показывает, что светится, а что остаётся тёмным: свет идёт от ленты, а не от пластика, и на превью это видно до печати.
Когда брать эту схему
Меню-борды, указатели, витрины, вывески на входной группе — везде, где нужна читаемая плоскость, а не объём.
Нужны отдельные буквы на стене — это лицевая подсветка, короб там не подойдёт.
Собрать такую вывеску
Наберите своё слово, выберите схему «Световой короб» и скачайте STL. Пересчёт идёт в браузере, файл никуда не отправляется.
Открыть LED CraftНастройки печати
| Параметр | Значение | Почему так |
|---|---|---|
| Отступ рамки | от 15 мм | при нуле рамка совпадает с буквами, и фону негде появиться |
| Ориентация | лицом вниз | плоскость лица должна быть гладкой |
| Пластик | PLA в помещении, PETG или ASA на улицу | PLA плывёт уже при 55 °C, тёмный корпус на солнце доходит до шестидесяти |
| Слой | 0.2 мм | корпус смотрят с двух метров, тоньше незачем |
Остальные конструктивы
Всего в генераторе двадцать три схемы сборки — от лицевой подсветки до маркизы с лампами. Список с разбором каждой: конструктивы световых букв.
