Жёлоб с акриловой крышкой
Открытый жёлоб под гибкий неон прост, но у него два слабых места: в канал набивается пыль, а на улице — вода, и голая лента бликует точками на просвет. Эта схема закрывает канал акриловой полосой, выпиленной по форме надписи: неон вкладывается с лица, крышка ложится на внутренние полки и встаёт заподлицо с торцом стенок.

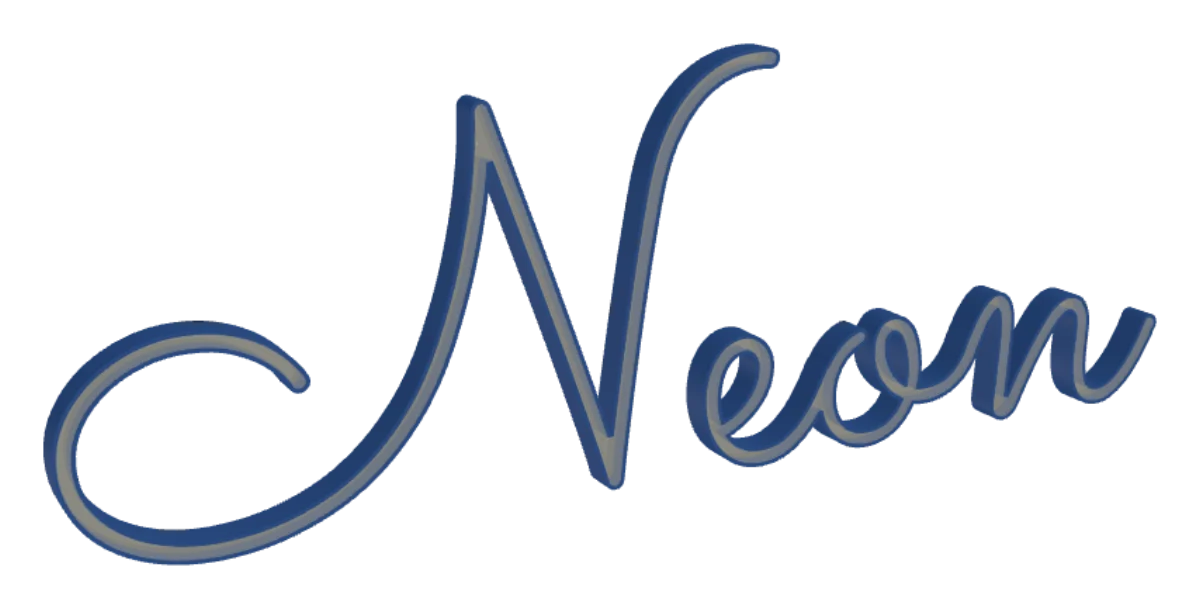

Тот же жёлоб по контуру буквы, но глубже на толщину крышки. Внутри канала — клин-полки со скосом 30°, на них ложится акриловая полоса, вырезанная по контуру жёлоба. Размер полосы генератор пишет в смете, метраж неона считает по осевой линии.

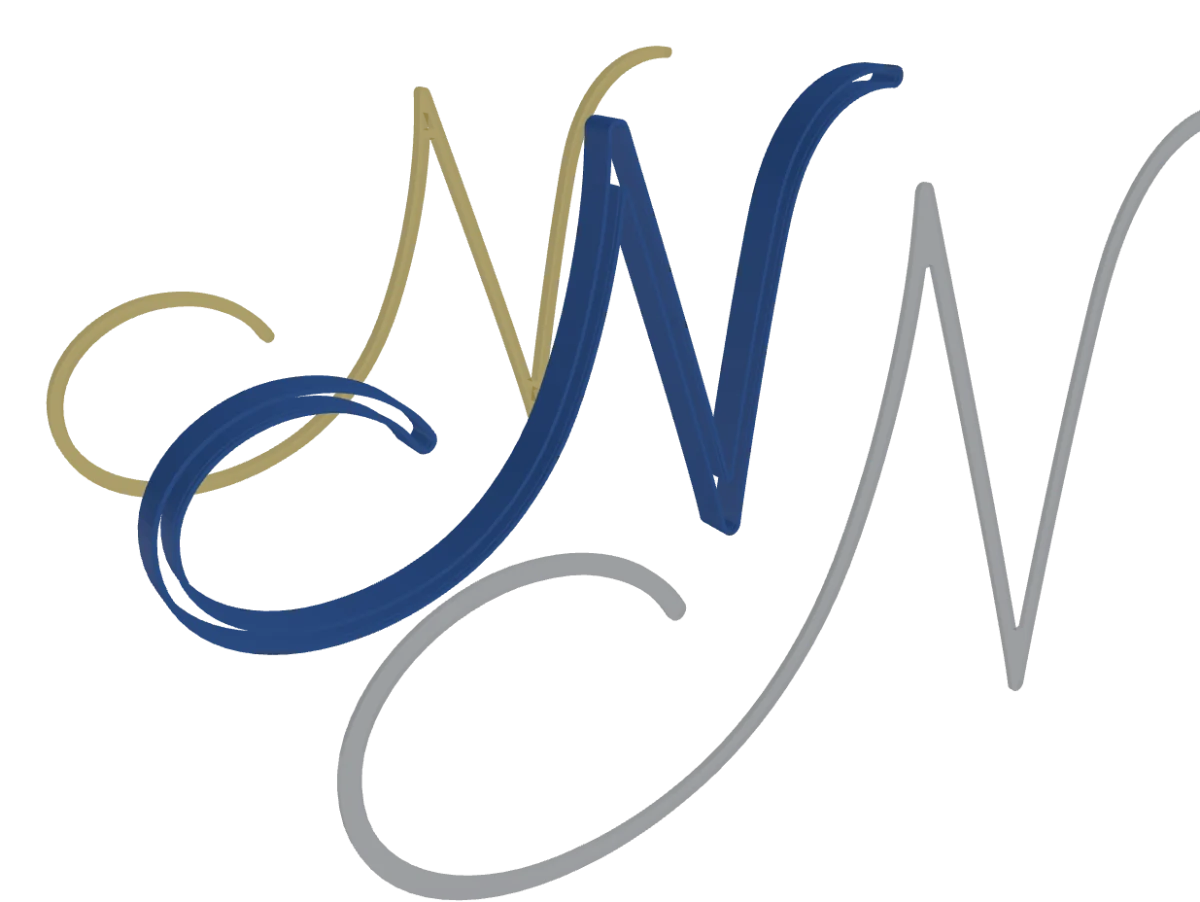

Как устроен конструктив
- Дно — 1.2 мм, к нему клеится лента и крепится вывеска. Подложку в середине буквы можно вырезать.
- Стенки идут по краю буквы и на ширину ленты внутрь — между ними канал под неон.
- Клин-полки сидят в канале на глубине крышки, скос 30° печатается без поддержек.
- Крышка — акриловая полоса по контуру канала минус зазор посадки. Ложится на полки заподлицо с торцом стенок.
Что печатается, а что покупается
- Печатается: жёлоб с полками одной деталью.
- Покупается: гибкий неон по метражу из сметы и молочный акрил 2–3 мм — полоса режется по производственной схеме.
| Замер | Значение |
|---|---|
| Габарит демо-надписи | 480,3 мм × 169,5 мм × 19,3 мм |
| Высота букв | 220 мм |
| Деталей в сборке | 3 — Жёлоб с пазом под крышку — печатать, Гибкий неон — купить, Акрил: крышка по контуру жёлоба |
Числа сняты с генератора на демо-надписи этой схемы: у вашего слова и роста букв они будут свои, генератор пересчитает.
Как выглядит включённой
Ночной вид в генераторе показывает, что светится, а что остаётся тёмным: свет идёт от ленты, а не от пластика, и на превью это видно до печати.
Когда брать эту схему
Вывеска на улице или в запылённом помещении; неон, который хочется защитить и рассеять ровнее; надпись, где канал не должен читаться раскрытым.
В сухом интерьере проще открытый жёлоб — деталей меньше, акрил не нужен. Сплошная светящаяся буква без канала — это неоновые буквы с печатной трубкой.
Собрать такую вывеску
Наберите своё слово, выберите схему «Жёлоб с крышкой» и скачайте STL. Пересчёт идёт в браузере, файл никуда не отправляется.
Открыть LED CraftНастройки печати
| Параметр | Значение | Почему так |
|---|---|---|
| Ориентация | дном на стол | клин-полки со скосом 30° выходят без поддержек |
| Периметры | 3 | стенка держит защёлкивание и вес крышки |
| Заполнение | 10 % | дно тонкое, узлов заполнения почти нет |
| Пластик | PLA в помещении, PETG или ASA на улицу | PLA плывёт уже при 55 °C, тёмный корпус на солнце доходит до шестидесяти |
| Слой | 0.2 мм | корпус смотрят с двух метров, тоньше незачем |
Остальные конструктивы
Всего в генераторе двадцать три схемы сборки — от лицевой подсветки до маркизы с лампами. Список с разбором каждой: конструктивы световых букв.
