Вывеска из гибкого неона: печатается жёлоб, светит лента
Гибкий неон продаётся метрами и гнётся руками, но чтобы получилась надпись, его надо во что-то уложить и чем-то держать. Обычно это фанерная подложка с прорезями, вырезанная лобзиком по распечатке. Генератор строит тот же жёлоб точно по линии буквы — под ваше сечение ленты, с зазором на вклейку и с защёлками сверху.

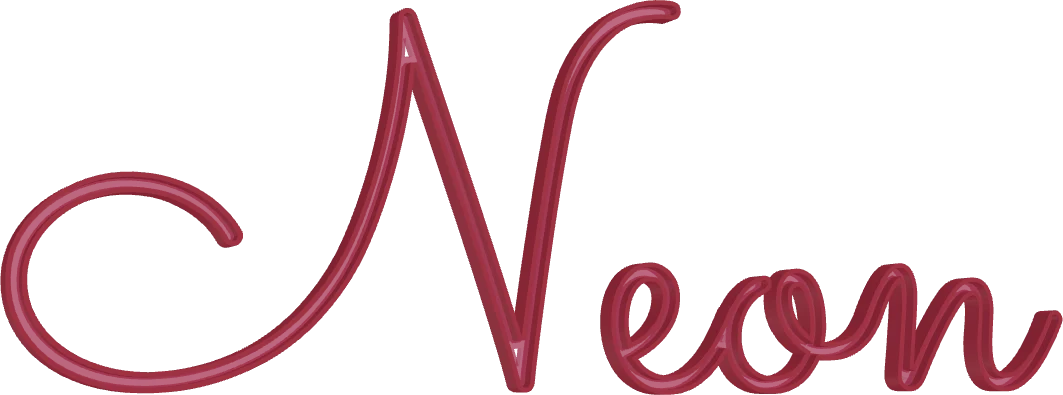

Печатается одна деталь — жёлоб по контуру буквы. Лента вкладывается в него и держится защёлками. Генератор считает метраж по осевой линии и подгоняет высоту букв под ваш моток.

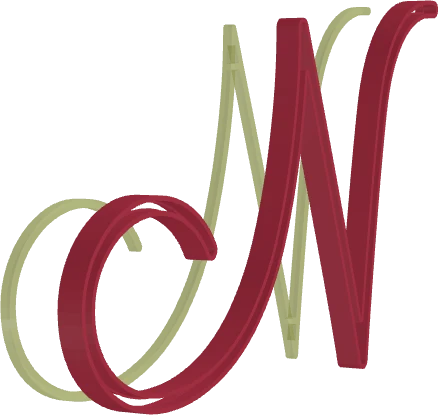

Как устроен конструктив
- Дно — 1.2 мм, к нему клеится лента и крепится вывеска.
- Внешняя стенка идёт по краю буквы, внутренняя — на ширину ленты внутрь. Между ними и получается жёлоб.
- Ширина жёлоба = ширина вашей ленты плюс зазор на вклейку, по умолчанию 2 мм: печатная стенка выходит толще модели, и лента впритык не заходит.
- Защёлки — выступы с обеих стенок вверху: лента заводится под них и не выпадает.
Что печатается, а что покупается
- Печатается: жёлоб.
- Покупается: гибкий неон нужного метража и блок питания.
| Замер | Значение |
|---|---|
| Габарит демо-надписи | 480,3 мм × 169,5 мм × 11,2 мм |
| Высота букв | 220 мм |
| Деталей в сборке | 2 — Жёлоб под ленту — печатать, Гибкий неон — купить |
Числа сняты с генератора на демо-надписи этой схемы: у вашего слова и роста букв они будут свои, генератор пересчитает.

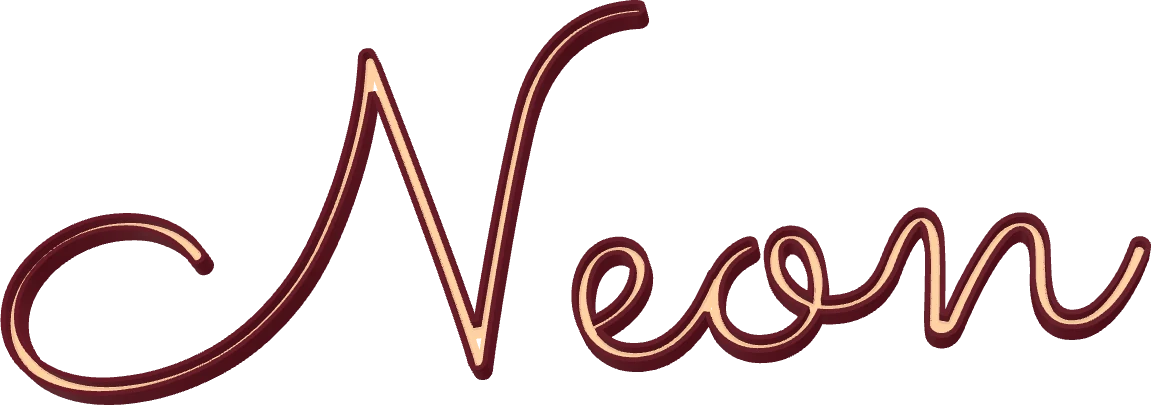

Как выглядит включённой
Ночной вид в генераторе показывает, что светится, а что остаётся тёмным: свет идёт от ленты, а не от пластика, и на превью это видно до печати.
Когда брать эту схему
Интерьерные вывески, барные надписи, фотозоны, подарочные — всё, что делают рукописным шрифтом и что должно светиться линией, а не плоскостью.
Тонкий рукописный шрифт под неон не годится: в штрих шириной 8 мм лента 6 мм со стенками не помещается. Генератор скажет это прямо и предложит ширину, которая влезет.
Собрать такую вывеску
Наберите своё слово, выберите схему «Вывеска из гибкого неона» и скачайте STL. Пересчёт идёт в браузере, файл никуда не отправляется.
Открыть LED CraftНастройки печати
| Параметр | Значение | Почему так |
|---|---|---|
| Глубина | высота ленты + 2 мм | у гибкого неона высота 12–20 мм; в жёлоб глубиной 10 он не сядет |
| Пластик | чёрный или под цвет стены | жёлоб виден днём, лента в нём — нет |
| Ориентация | дном на стол | жёлоб печатается открытым вверх, поддержки не нужны |
| Пластик | PLA в помещении, PETG или ASA на улицу | PLA плывёт уже при 55 °C, тёмный корпус на солнце доходит до шестидесяти |
| Слой | 0.2 мм | корпус смотрят с двух метров, тоньше незачем |
Остальные конструктивы
Всего в генераторе двадцать три схемы сборки — от лицевой подсветки до маркизы с лампами. Список с разбором каждой: конструктивы световых букв.
