Неоновые буквы со скруглённым сечением
Стеклянный неон гнут газовой горелкой, он бьётся и стоит как работа мастера. Печатная трубка повторяет его сечение: скруглённый верх, полость внутри, лента на дне. Свет проходит сквозь стенку и рассеивается — снаружи разница видна только вблизи.
Трубка со скруглённым сечением, полая внутри, лента внутри полости. Стенка 1.6 мм белым пластиком работает рассеивателем. Есть режим сплошной буквы — без полости, если лента не нужна.

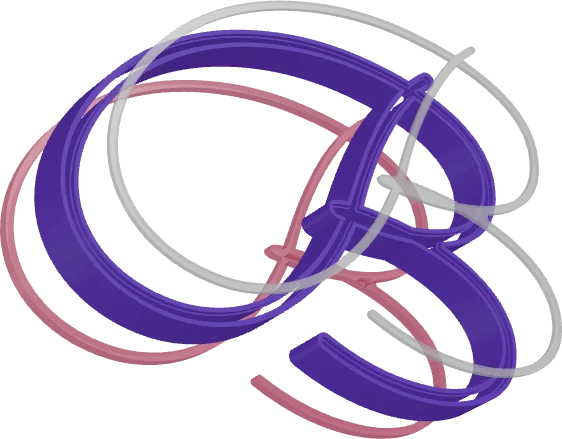

Как устроен конструктив
- Прямой участок идёт от основания вверх, дальше сечение скругляется — это и даёт вид трубки.
- Полость внутри повторяет форму снаружи: стенка одинаковой толщины по всей скруглённой поверхности.
- Задняя панель закрывает полость и держит ленту.
Что печатается, а что покупается
- Печатается: трубка и задняя панель.
- Покупается: лента и рассеивающий пластик, если печатаете корпус цветным.

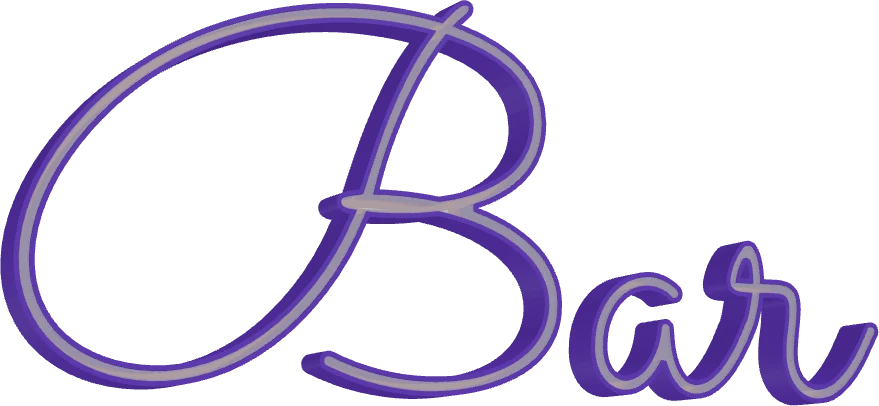

| Замер | Значение |
|---|---|
| Габарит демо-надписи | 240,1 мм × 84,8 мм × 20,6 мм |
| Высота букв | 110 мм |
| Деталей в сборке | 3 — Трубка: скруглённый верх, полая под ленту, Лента внутри трубки — купить, Вспененный ПВХ: задняя панель |
Числа сняты с генератора на демо-надписи этой схемы: у вашего слова и роста букв они будут свои, генератор пересчитает.

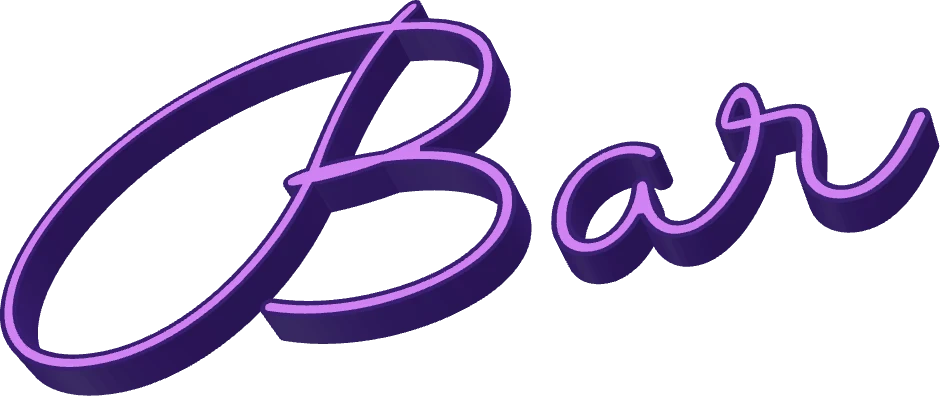

Как выглядит включённой
Ночной вид в генераторе показывает, что светится, а что остаётся тёмным: свет идёт от ленты, а не от пластика, и на превью это видно до печати.
Когда брать эту схему
Интерьер, бары, фотозоны, надписи рукописным шрифтом — всё, где нужен вид неона без стекла.
Если нужен именно гибкий неон, который у вас уже есть, — это жёлоб под ленту: там лента покупная, а печатается только канал.
Собрать такую вывеску
Наберите своё слово, выберите схему «Неоновые буквы» и скачайте STL. Пересчёт идёт в браузере, файл никуда не отправляется.
Открыть LED CraftНастройки печати
| Параметр | Значение | Почему так |
|---|---|---|
| Пластик | белый или натуральный | трубка работает рассеивателем, цветной глушит свет |
| Слой | 0.16 мм | на скруглении крупный слой даёт ступени, видимые на свету |
| Пластик | PLA в помещении, PETG или ASA на улицу | PLA плывёт уже при 55 °C, тёмный корпус на солнце доходит до шестидесяти |
| Слой | 0.2 мм | корпус смотрят с двух метров, тоньше незачем |
Остальные конструктивы
Всего в генераторе двадцать три схемы сборки — от лицевой подсветки до маркизы с лампами. Список с разбором каждой: конструктивы световых букв.
Частые вопросы
Чем печатная трубка отличается от гибкого неона
Чем печатная трубка отличается от гибкого неона?
Почему сама трубка не светится в предпросмотре
Почему сама трубка не светится в предпросмотре?
Можно ли сделать сплошные буквы без полости
Можно ли сделать сплошные буквы без полости?
