Многоцветный световой короб
Короб, у которого лицо не режется, а печатается: фон одним филаментом, буквы другим. Акрила нет вовсе, зато нужен принтер с несколькими цветами или ручная смена филамента по слою.

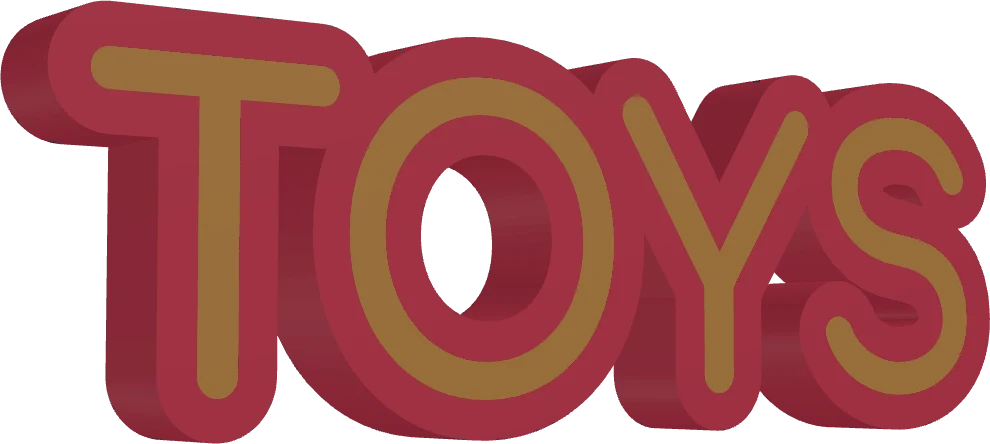

Печатное лицо из двух деталей — фон и буквы, приподнятый бортик по краю и задняя крышка. Цвета выбираются в списке под сценой и уходят в 3MF.
Как устроен конструктив
- Фон — плоская подложка с вырезанной надписью.
- Буквы — отдельная деталь, встающая в этот вырез вровень.
- Бортик по краю задаёт глубину короба, крышка закрывает тыл.
- Отступ рамки от 15 мм: при нуле силуэт совпадает с буквами, и фону негде появиться.
Что печатается, а что покупается
- Печатается всё: фон, буквы, бортик и крышка.
- Покупается: только лента.
| Замер | Значение |
|---|---|
| Габарит демо-надписи | 431,7 мм × 150,1 мм × 40,0 мм |
| Высота букв | 150 мм |
| Деталей в сборке | 3 — Лицо-подложка и стенка короба, Буквы (второй цвет), Задняя крышка: дно и борт |
Числа сняты с генератора на демо-надписи этой схемы: у вашего слова и роста букв они будут свои, генератор пересчитает.

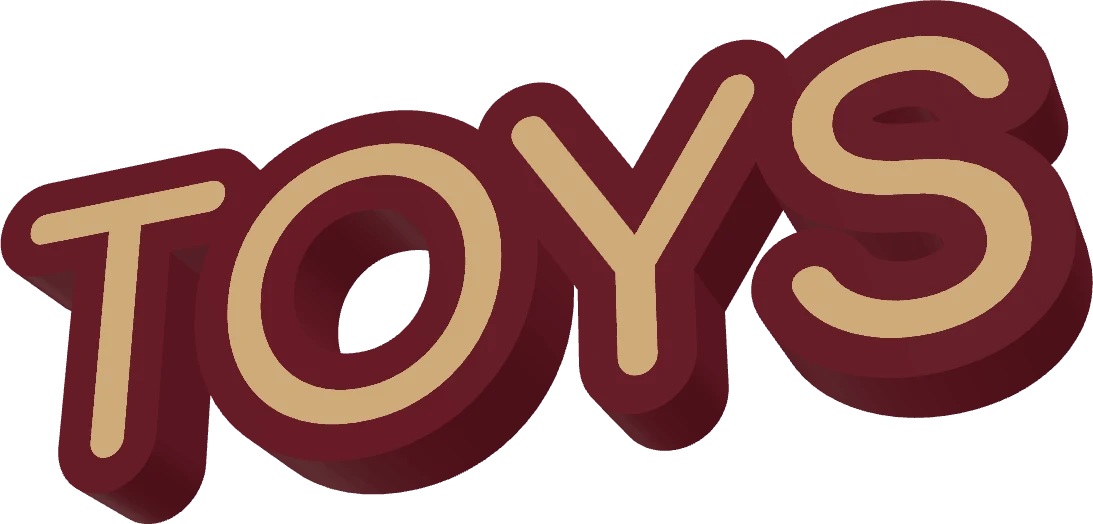

Как выглядит включённой
Ночной вид в генераторе показывает, что светится, а что остаётся тёмным: свет идёт от ленты, а не от пластика, и на превью это видно до печати.
Когда брать эту схему
Есть многоцветный принтер или AMS, нужен яркий цветной короб без резки и покраски.
Один цвет — быстрее и дешевле короб с акрилом.
Собрать такую вывеску
Наберите своё слово, выберите схему «Многоцветный короб» и скачайте STL. Пересчёт идёт в браузере, файл никуда не отправляется.
Открыть LED CraftНастройки печати
| Параметр | Значение | Почему так |
|---|---|---|
| Файл | 3MF | цвета деталей уходят в файл, слайсер разводит филаменты сам |
| Ориентация | лицом вниз | обе детали лица получаются гладкими со стола |
| Пластик | PLA в помещении, PETG или ASA на улицу | PLA плывёт уже при 55 °C, тёмный корпус на солнце доходит до шестидесяти |
| Слой | 0.2 мм | корпус смотрят с двух метров, тоньше незачем |
Остальные конструктивы
Всего в генераторе двадцать три схемы сборки — от лицевой подсветки до маркизы с лампами. Список с разбором каждой: конструктивы световых букв.
