Буквы со сквозной подсветкой
Схема для витрин и стеклянных перегородок: буква светится в обе стороны, поэтому её видно и снаружи, и изнутри. Достигается это двумя полками — под передний и под задний лист.

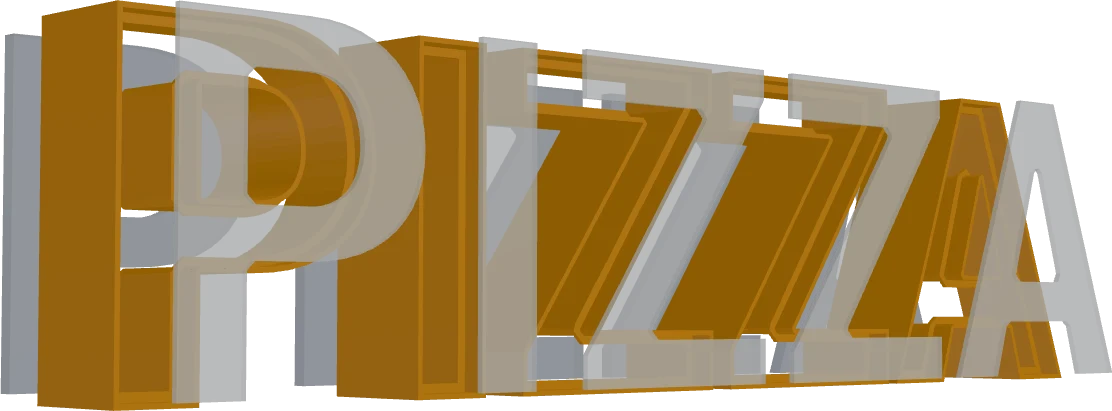

Две полки в одной стенке: спереди акрил, сзади ПВХ или второй акрил. Лента внутри светит в обе стороны сразу.

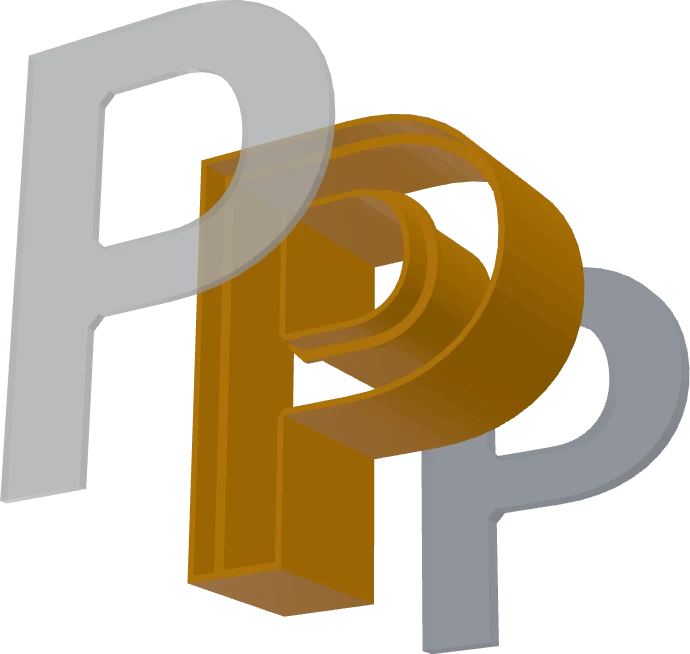

Как устроен конструктив
- Стенка идёт на всю глубину, дна нет.
- Верхняя полка держит акрил спереди, нижняя — лист сзади.
- Высоты полок задаются отдельно: листы бывают разной толщины.
Что печатается, а что покупается
- Печатается: стенка с двумя полками.
- Покупается: два листа и лента.
| Замер | Значение |
|---|---|
| Габарит демо-надписи | 414,5 мм × 106,6 мм × 40,0 мм |
| Высота букв | 150 мм |
| Деталей в сборке | 3 — Корпус: дно, стенка, полка, Акрил: лицо, Вспененный ПВХ: задняя панель |
Числа сняты с генератора на демо-надписи этой схемы: у вашего слова и роста букв они будут свои, генератор пересчитает.

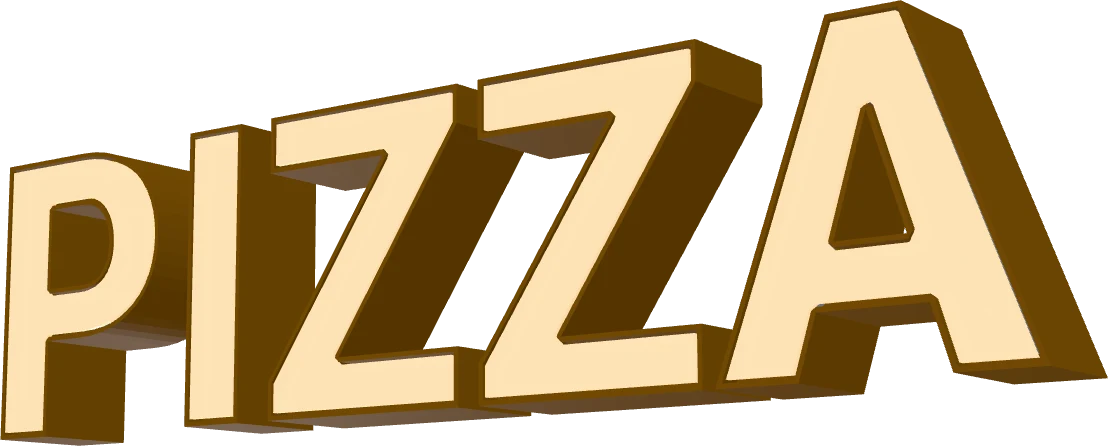

Как выглядит включённой
Ночной вид в генераторе показывает, что светится, а что остаётся тёмным: свет идёт от ленты, а не от пластика, и на превью это видно до печати.
Когда брать эту схему
Витрины, стеклянные перегородки, подвесные вывески — всё, что смотрят с двух сторон.
Вывеска на глухой стене — там задний свет пропадает зря, берите лицевую подсветку.
Собрать такую вывеску
Наберите своё слово, выберите схему «Сквозная подсветка» и скачайте STL. Пересчёт идёт в браузере, файл никуда не отправляется.
Открыть LED CraftНастройки печати
| Параметр | Значение | Почему так |
|---|---|---|
| Ориентация | на торец | обе полки печатаются со скосом и без поддержек |
| Пластик | PLA в помещении, PETG или ASA на улицу | PLA плывёт уже при 55 °C, тёмный корпус на солнце доходит до шестидесяти |
| Слой | 0.2 мм | корпус смотрят с двух метров, тоньше незачем |
Остальные конструктивы
Всего в генераторе двадцать три схемы сборки — от лицевой подсветки до маркизы с лампами. Список с разбором каждой: конструктивы световых букв.
Частые вопросы
Чем закрыть заднюю сторону, если не нужен свет назад
Чем закрыть заднюю сторону, если не нужен свет назад?
Как крепить двустороннюю букву
Как крепить двустороннюю букву?
Хватит ли одной ленты на две стороны
Хватит ли одной ленты на две стороны?
