LED Craft 7 августа 2026 · 4 мин чтения · Автор: Евгений Копытин

Контражур для металлических букв

Ситуация из практики: буквы уже нарезаны из нержавейки или композита, заказчик хочет подсветку. Гнуть под каждую букву короб из ленты — работа на день. Здесь короб печатается по тому же контуру: невысокий ободок, канал под ленту и полка под лист ПВХ.

Коротко

Печатается короб-подложка, который встаёт за готовой буквой. Внутри канал под ленту, снизу лист ПВХ. Сама буква — ваша.

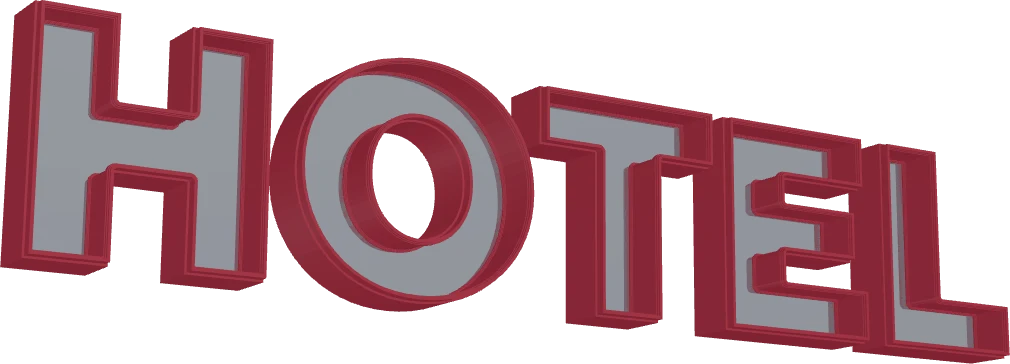

Контражур за металлом: собранная модель в предпросмотре LED Craft

Как устроен конструктив

Внешний ободок идёт по краю контура и держит форму.
Внутренняя стенка стоит вплотную к нему: между ними и лежит лента.
Полка под ПВХ закрывает канал снизу; лист ложится на дно канала, а не между стенками.

Контражур за металлом: детали разнесены — видно порядок сборки

Что печатается, а что покупается

Печатается: короб-подложка.
Покупается: лента, лист ПВХ и сами буквы — они у вас уже есть.

Замер	Значение
Габарит демо-надписи	513,0 мм × 108,0 мм × 30,0 мм
Высота букв	150 мм
Деталей в сборке	2 — Ободок: две стенки и фиксаторы, Вспененный ПВХ: задняя панель

Числа сняты с генератора на демо-надписи этой схемы: у вашего слова и роста букв они будут свои, генератор пересчитает.

Как выглядит включённой

Ночной вид в генераторе показывает, что светится, а что остаётся тёмным: свет идёт от ленты, а не от пластика, и на превью это видно до печати.

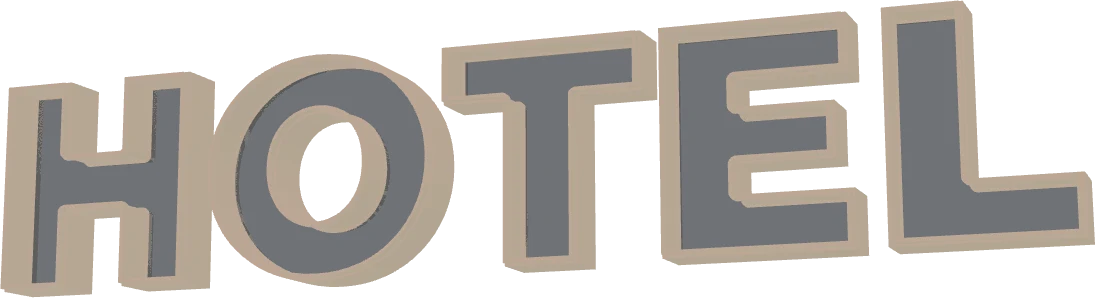

Контражур за металлом: как это выглядит включённым

Когда брать эту схему

Есть готовые буквы из металла, композита или акрила, нужен ореол на стене.

Буквы ещё не сделаны — печатайте их целиком: контражур одной деталью проще в монтаже.

Собрать такую вывеску

Наберите своё слово, выберите схему «Контражур за металлом» и скачайте STL. Пересчёт идёт в браузере, файл никуда не отправляется.

Открыть LED Craft

Настройки печати

Параметр	Значение	Почему так
Высота ободка	на 10 мм ниже буквы	иначе ободок видно из-под буквы днём
Пластик	PLA в помещении, PETG или ASA на улицу	PLA плывёт уже при 55 °C, тёмный корпус на солнце доходит до шестидесяти
Слой	0.2 мм	корпус смотрят с двух метров, тоньше незачем

Остальные конструктивы

Всего в генераторе двадцать три схемы сборки — от лицевой подсветки до маркизы с лампами. Список с разбором каждой: конструктивы световых букв.

Частые вопросы

Как крепить металлическую букву к печатной подложке

Как крепить металлическую букву к печатной подложке?

Через шпильки, вклеенные в тыл буквы, или на двусторонний скотч 3M VHB по всей площади подложки. Подложка при этом остаётся невидимой — она уже за буквой.

Насколько отодвигать вывеску от стены

Насколько отодвигать вывеску от стены?

На 20–30 мм. Дальше ореол размывается, ближе собирается в узкую полосу по контуру.

Подойдёт ли схема к буквам из акрила

Подойдёт ли схема к буквам из акрила?

Да, к любым непрозрачным. К прозрачным нет: сквозь них будет видно ленту.
