Буквы с контражурной подсветкой
Контражур — это ореол света вокруг буквы на стене. Делается он второй стенкой: буква стоит внутри, вокруг неё канал, в канале лента, направленная назад. В печатном исполнении обе стенки выходят одной деталью, и подгонять зазор между ними не нужно.
Две стенки, между ними канал под ленту, и это ДВА прогона ленты: один внутри буквы на лицо, второй в канале на стену. Генератор считает оба.

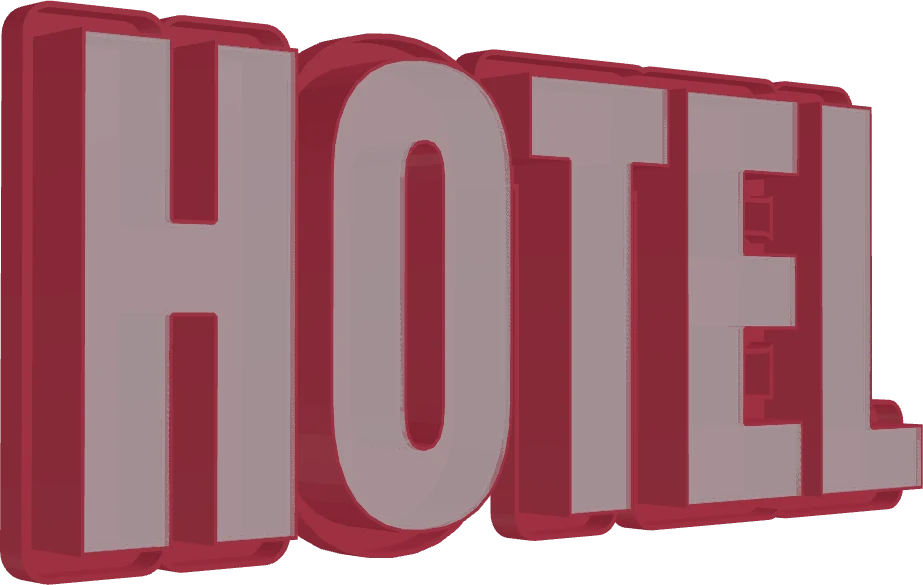

Как устроен конструктив
- Внутренняя стенка идёт по контуру буквы, внешняя — на заданном расстоянии от неё.
- Знак расстояния решает, куда уходит вторая стенка: минус — внутрь от края буквы, плюс — наружу. Это не опечатка ввода, а весь смысл схемы.
- Высоты стенок разные: внешняя ниже, чтобы свет из канала уходил на стену, а не бил в глаза.
- Дно общее: на нём лежат обе ленты.
Что печатается, а что покупается
- Печатается: корпус с двумя стенками.
- Покупается: лента в два прогона и акрил на лицо, если схема с акрилом.
| Замер | Значение |
|---|---|
| Габарит демо-надписи | 337,2 мм × 147,2 мм × 26,3 мм |
| Высота букв | 150 мм |
| Деталей в сборке | 2 — Корпус: дно, стенка буквы и ореольная стенка, Акрил: лицо |
Числа сняты с генератора на демо-надписи этой схемы: у вашего слова и роста букв они будут свои, генератор пересчитает.

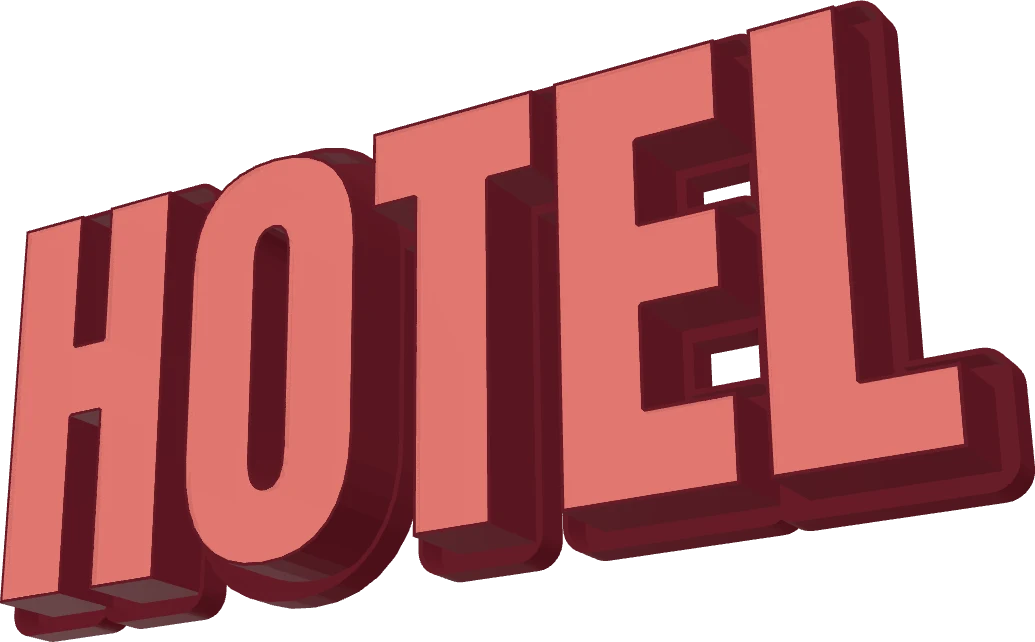

Как выглядит включённой
Ночной вид в генераторе показывает, что светится, а что остаётся тёмным: свет идёт от ленты, а не от пластика, и на превью это видно до печати.
Когда брать эту схему
Ресепшены, вывески на светлой стене, интерьерная реклама: контражур читается вечером и выглядит дороже лицевой подсветки при тех же деньгах.
На тёмной стене ореола не видно — там берите лицевую подсветку.
Собрать такую вывеску
Наберите своё слово, выберите схему «Контражурная подсветка» и скачайте STL. Пересчёт идёт в браузере, файл никуда не отправляется.
Открыть LED CraftНастройки печати
| Параметр | Значение | Почему так |
|---|---|---|
| Отступ от стены | 20–30 мм | ореол размывается тем шире, чем дальше буква от стены |
| Внешняя стенка | ниже внутренней на 10–15 мм | иначе канал светит в лицо, а не на стену |
| Пластик | PLA в помещении, PETG или ASA на улицу | PLA плывёт уже при 55 °C, тёмный корпус на солнце доходит до шестидесяти |
| Слой | 0.2 мм | корпус смотрят с двух метров, тоньше незачем |
Остальные конструктивы
Всего в генераторе двадцать три схемы сборки — от лицевой подсветки до маркизы с лампами. Список с разбором каждой: конструктивы световых букв.
Частые вопросы
Сколько ленты нужно на контражур
Сколько ленты нужно на контражур?
На каком расстоянии вешать букву от стены
На каком расстоянии вешать букву от стены?
Почему расстояние между стенками отрицательное
Почему расстояние между стенками отрицательное?
