Двухцветные буквы с контражуром
Приём, который делает вывеску дороже на вид без единого лишнего рубля: лицо буквы светится одним цветом, ореол на стене — другим. Достигается это одним листом акрила, раскрашенным в две зоны, и двумя лентами разного цвета.

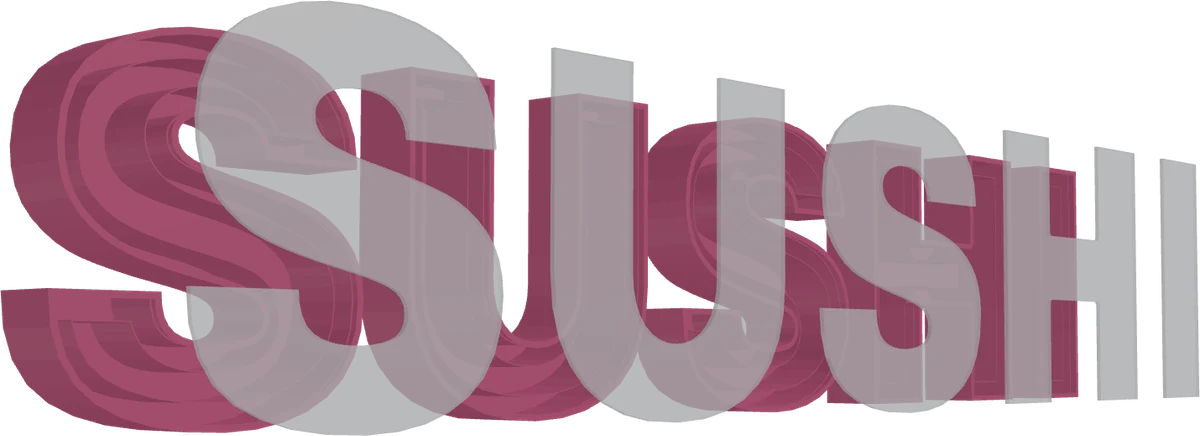

Две стенки, между ними канал, один лист акрила перекрывает обе зоны. Цвет каждой детали в генераторе выбирается отдельно и уходит в 3MF.

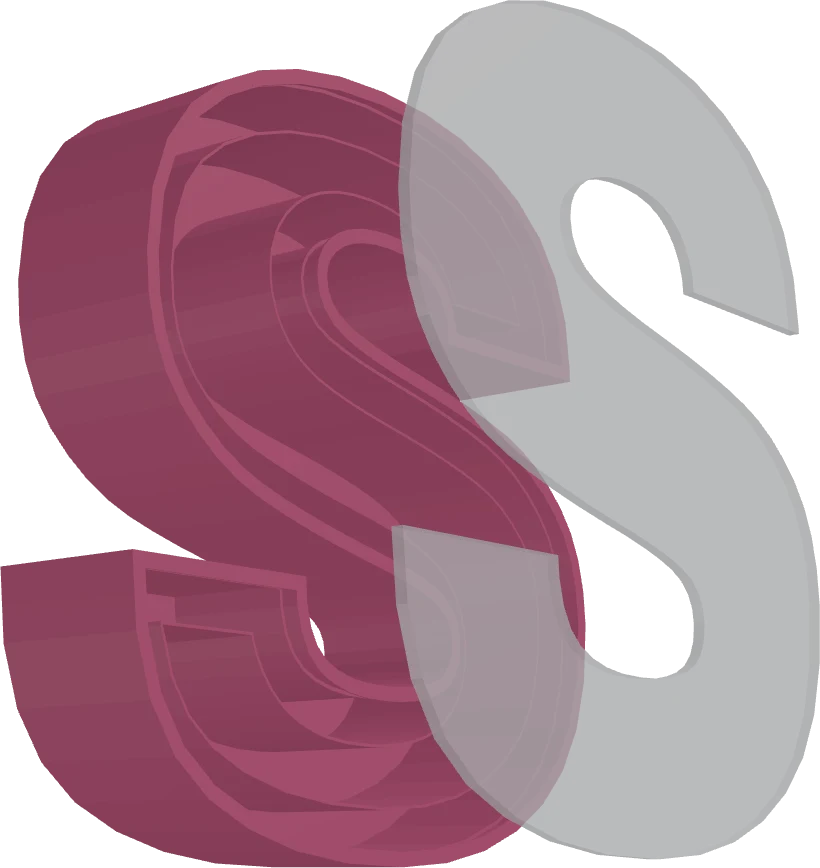

Как устроен конструктив
- Внутренняя зона — сама буква, внешняя — канал вокруг неё.
- Акрил один и лежит на обе зоны сразу: он и задаёт двухцветность, а не два отдельных листа.
- Знак расстояния между стенками решает, куда уходит вторая стенка — внутрь или наружу от края буквы.
Что печатается, а что покупается
- Печатается: корпус с двумя стенками.
- Покупается: акрил и две ленты разного цвета.
| Замер | Значение |
|---|---|
| Габарит демо-надписи | 1011,6 мм × 213,6 мм × 46,2 мм |
| Высота букв | 300 мм |
| Деталей в сборке | 2 — Корпус: сплошное дно, две стенки, паз под акрил, Акрил: один лист на всю букву, два цвета плёнкой |
Числа сняты с генератора на демо-надписи этой схемы: у вашего слова и роста букв они будут свои, генератор пересчитает.

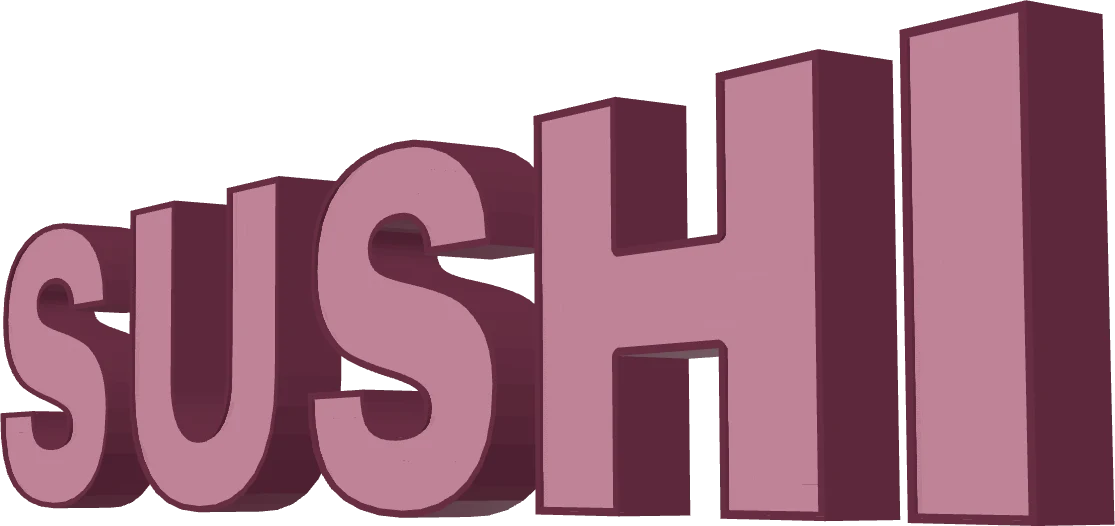

Как выглядит включённой
Ночной вид в генераторе показывает, что светится, а что остаётся тёмным: свет идёт от ленты, а не от пластика, и на превью это видно до печати.
Когда брать эту схему
Ресепшены, шоурумы, вывески на светлой стене — там, где нужен заметный вечерний вид.
Один цвет достаточно — берите обычный контражур, он проще в сборке.
Собрать такую вывеску
Наберите своё слово, выберите схему «Двухцветный контражур» и скачайте STL. Пересчёт идёт в браузере, файл никуда не отправляется.
Открыть LED CraftНастройки печати
| Параметр | Значение | Почему так |
|---|---|---|
| Печать | 3MF в два цвета | генератор кладёт цвета деталей в файл, слайсер сам разведёт филаменты |
| Пластик | PLA в помещении, PETG или ASA на улицу | PLA плывёт уже при 55 °C, тёмный корпус на солнце доходит до шестидесяти |
| Слой | 0.2 мм | корпус смотрят с двух метров, тоньше незачем |
Остальные конструктивы
Всего в генераторе двадцать три схемы сборки — от лицевой подсветки до маркизы с лампами. Список с разбором каждой: конструктивы световых букв.
Частые вопросы
Как красят акрил в два цвета
Как красят акрил в два цвета?
Можно ли обойтись одной лентой
Можно ли обойтись одной лентой?
Почему расстояние между стенками отрицательное
Почему расстояние между стенками отрицательное?
