Мини-буквы с лицевой подсветкой

Схема для букв, которые в лоб не напечатать: узкое лицо и глубокий корпус. Основание расширяется книзу воронкой, поэтому буква стоит на столе устойчиво и печатается без единой поддержки.

Коротко

Узкое лицо с акрилом, корпус-воронка, расширяющийся к основанию, задняя крышка. Печатается стоя.

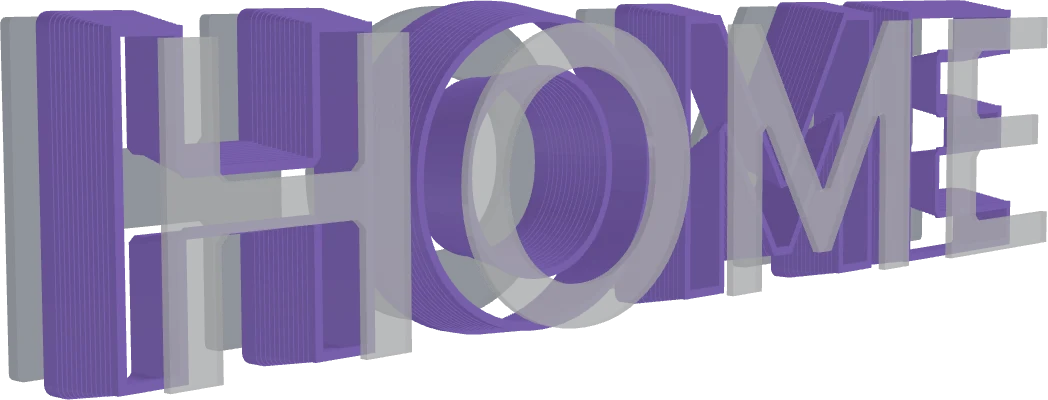

Мини-буквы: собранная модель в предпросмотре LED Craft

Как устроен конструктив

Лицо узкое — от 10 мм, за ним акрил и полка.
Воронка: стенки расходятся книзу, и каждый слой опирается на предыдущий — свес не превышает печатного.
Высота расширения задаётся отдельно: выше неё стенки идут прямо.

Мини-буквы: детали разнесены — видно порядок сборки

Что печатается, а что покупается

Печатается: корпус-воронка и задняя крышка.
Покупается: акрил узкой полосой и лента.

Замер	Значение
Габарит демо-надписи	480,4 мм × 116,6 мм × 31,5 мм
Высота букв	150 мм
Деталей в сборке	3 — Буква: воронка и передняя кромка, Акрил: лицо, Вспененный ПВХ: задняя панель

Числа сняты с генератора на демо-надписи этой схемы: у вашего слова и роста букв они будут свои, генератор пересчитает.

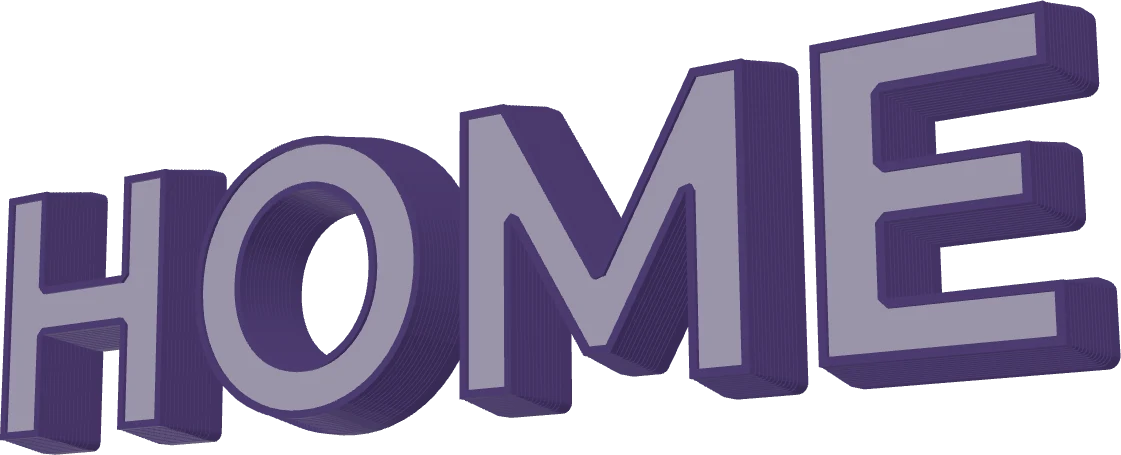

Как выглядит включённой

Ночной вид в генераторе показывает, что светится, а что остаётся тёмным: свет идёт от ленты, а не от пластика, и на превью это видно до печати.

Когда брать эту схему

Ресепшены, таблички у входа, вывески на стойке — буквы до 150 мм, которые смотрят вблизи.

Большие буквы: воронка на высоте 400 мм даёт основание вдвое шире лица и выглядит грузно. Там обычная лицевая подсветка.

Собрать такую вывеску

Наберите своё слово, выберите схему «Мини-буквы» и скачайте STL. Пересчёт идёт в браузере, файл никуда не отправляется.

Открыть LED Craft

Настройки печати

Параметр	Значение	Почему так
Ориентация	стоя, лицом вверх	воронка для того и нужна: свесов нет
Расширение	2–3 мм на сторону	больше — заметно на глаз
Пластик	PLA в помещении, PETG или ASA на улицу	PLA плывёт уже при 55 °C, тёмный корпус на солнце доходит до шестидесяти
Слой	0.2 мм	корпус смотрят с двух метров, тоньше незачем

Остальные конструктивы

Всего в генераторе двадцать три схемы сборки — от лицевой подсветки до маркизы с лампами. Список с разбором каждой: конструктивы световых букв.

Частые вопросы

Зачем расширять основание

Зачем расширять основание?

Чтобы печатать без поддержек. Узкая глубокая буква, поставленная стоя, имеет свес по всей высоте; воронка превращает его в наклон, который принтер держит сам.

Насколько узким может быть лицо

Насколько узким может быть лицо?

От 10 мм. Уже — акрил превращается в нитку, которую нечем резать и не за что держать.

Видно ли расширение на готовой вывеске

Видно ли расширение на готовой вывеске?

Снизу — да, но смотрят на вывеску спереди, а спереди видно только лицо.
