Адресная табличка с подсветкой
Адресную табличку ищут чаще, чем все световые буквы вместе взятые, — и почти всегда покупают готовую. Печатная закрывает то, чего нет у магазинной: любой шрифт, включая фирменный шрифт заказчика, точный размер под фасад и свет только там, где нужно. Для мастерской наружной рекламы это штучный заказ, который делается за один вечер печати без гибки и сварки.

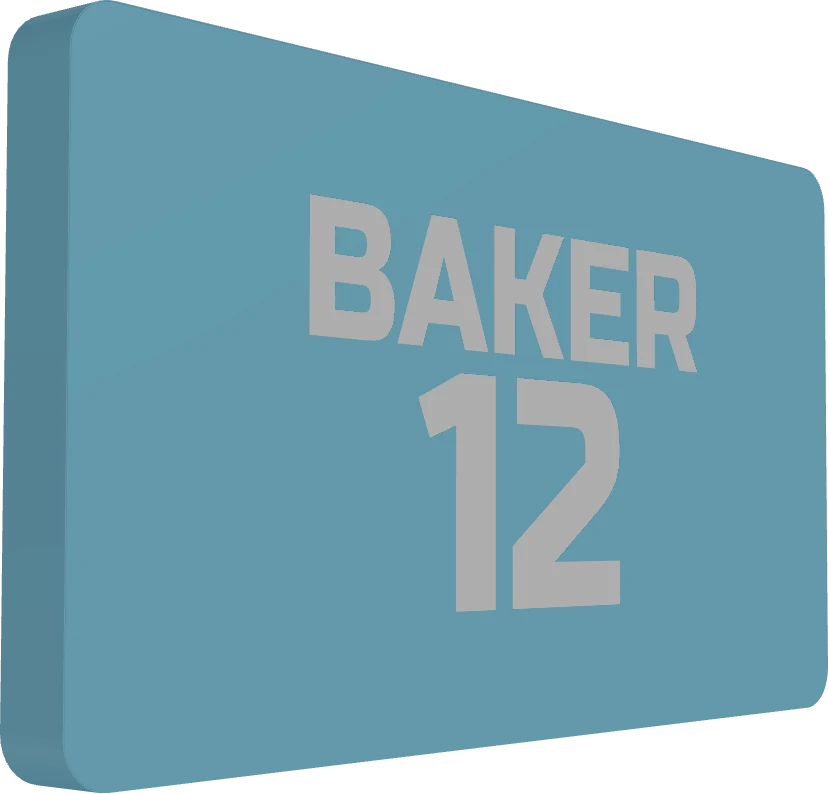

Короб вешается глухим дном на стену — четыре отверстия с потаем спрятаны внутри. Лента клеится по борту, двухцветная лицевая панель вставляется в паз заподлицо: фон одним цветом, номер и улица — светопропускающим белым. Акрил не нужен: светятся сами знаки.

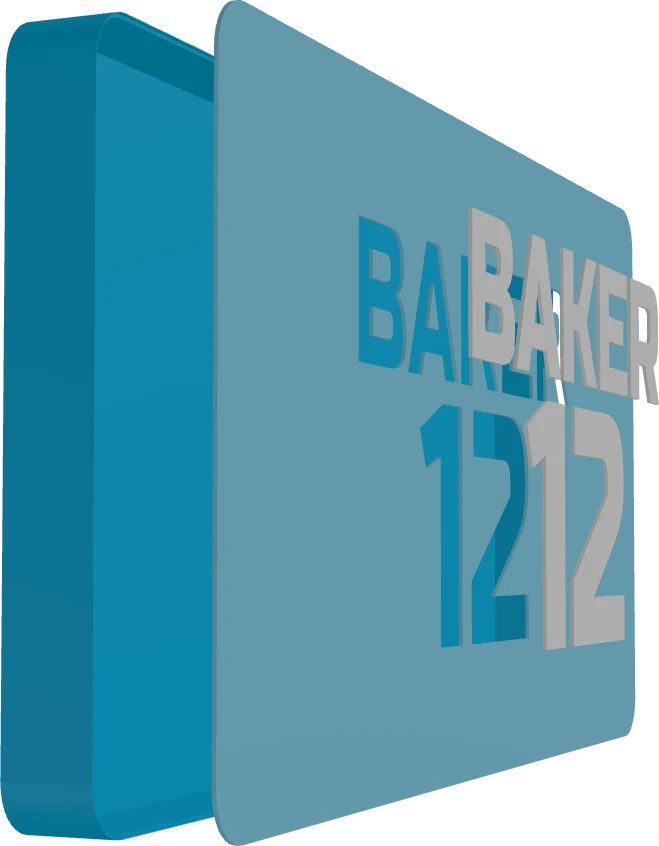

Как устроен конструктив
- Дно — сплошная плита с четырьмя крепёжными отверстиями. Зенковка изнутри: саморезы закручиваются при снятом лице и снаружи не видны.
- Борт идёт по периметру на всю глубину. У передней кромки он утоньшается — остаётся паз глубиной в толщину лицевой панели.
- Лицевая панель печатается одной деталью в два цвета: фон — цветом таблички, номер и улица — белым светопропускающим пластиком заподлицо. Панель ложится в паз и держится трением.
- Строки задаются в миллиметрах: высота цифр отдельно, высота букв улицы отдельно, улица сверху или снизу, каждую строку можно сдвинуть.
Что печатается, а что покупается
- Печатается: короб с крепежом и пазом; лицевая панель — фон и знаки одной двухцветной печатью.
- Покупается: только светодиодная лента и блок питания. Акрила в конструкции нет.
| Замер | Значение |
|---|---|
| Габарит демо-надписи | 500,0 мм × 280,0 мм × 35,0 мм |
| Высота букв | 150 мм |
| Деталей в сборке | 3 — Короб: дно с крепежом внутри и паз, Лицо: фон, Знаки: белый пластик, светятся |
Числа сняты с генератора на демо-надписи этой схемы: у вашего слова и роста букв они будут свои, генератор пересчитает.
Как выглядит включённой
Ночной вид в генераторе показывает, что светится, а что остаётся тёмным: свет идёт от ленты, а не от пластика, и на превью это видно до печати.
Когда брать эту схему
Номер на частный дом, дачу или калитку; партия табличек для посёлка одним шрифтом; заказ с фирменным шрифтом — файл .ttf или .otf загружается прямо в редактор.
Если табличке не нужен свет — это не световой короб, а пластина с рельефной надписью: такую проще сделать в Name Craft. Логотип или герб вместо текста — загрузите SVG, схема соберётся по нему.
Собрать такую вывеску
Наберите своё слово, выберите схему «Адресная табличка» и скачайте STL. Пересчёт идёт в браузере, файл никуда не отправляется.
Открыть LED CraftНастройки печати
| Параметр | Значение | Почему так |
|---|---|---|
| Ориентация | короб дном, панель лицом вниз | обе детали без поддержек; лицо панели о стекло выходит глянцевым |
| Пластик знаков | белый PLA или PETG | светопропускание на 2–3 периметрах; тёмный фон света не пропустит |
| Периметры фона | 4 | непрозрачность: свет не должен подсвечивать фон вокруг знаков |
| Пластик | PLA в помещении, PETG или ASA на улицу | PLA плывёт уже при 55 °C, тёмный корпус на солнце доходит до шестидесяти |
| Слой | 0.2 мм | корпус смотрят с двух метров, тоньше незачем |
Остальные конструктивы
Всего в генераторе двадцать три схемы сборки — от лицевой подсветки до маркизы с лампами. Список с разбором каждой: конструктивы световых букв.
