ГОСТ Р 50577-2018 простыми словами: как напечатать номерной знак на 3D-принтере

ГОСТ Р 50577-2018 — действующий национальный стандарт РФ на государственные регистрационные знаки транспортных средств. Он задаёт размеры знаков, шрифт, высоту символов, расположение флага России и кода региона. Если вы печатаете номер для сувенира, стенда, кастомной мото-сборки или макета автомобиля — этот справочник даёт всё, что нужно знать, чтобы результат выглядел как настоящий знак.

Что регулирует ГОСТ Р 50577-2018

Полное название стандарта: «Знаки государственные регистрационные транспортных средств. Типы и основные размеры. Технические требования». Принят в 2018 году взамен старого ГОСТ Р 50577-93 и введён в действие с 4 августа 2018 года.

Стандарт описывает:

• типы знаков (всего 22 типа для разных категорий ТС);
• геометрические размеры каждого типа;
• шрифт, высоту и пропорции символов;
• расположение флага РФ и кода субъекта;
• цвета подложки и символов для разных категорий (белая — легковые, жёлтая — такси, синяя — дипломаты и т.д.);
• требования к световозвращающим свойствам (для реальных знаков — не актуально для 3D-печати).

Типы знаков, актуальные для 3D-печати

Из 22 типов в ГОСТ для бытовой 3D-печати реально используются два:

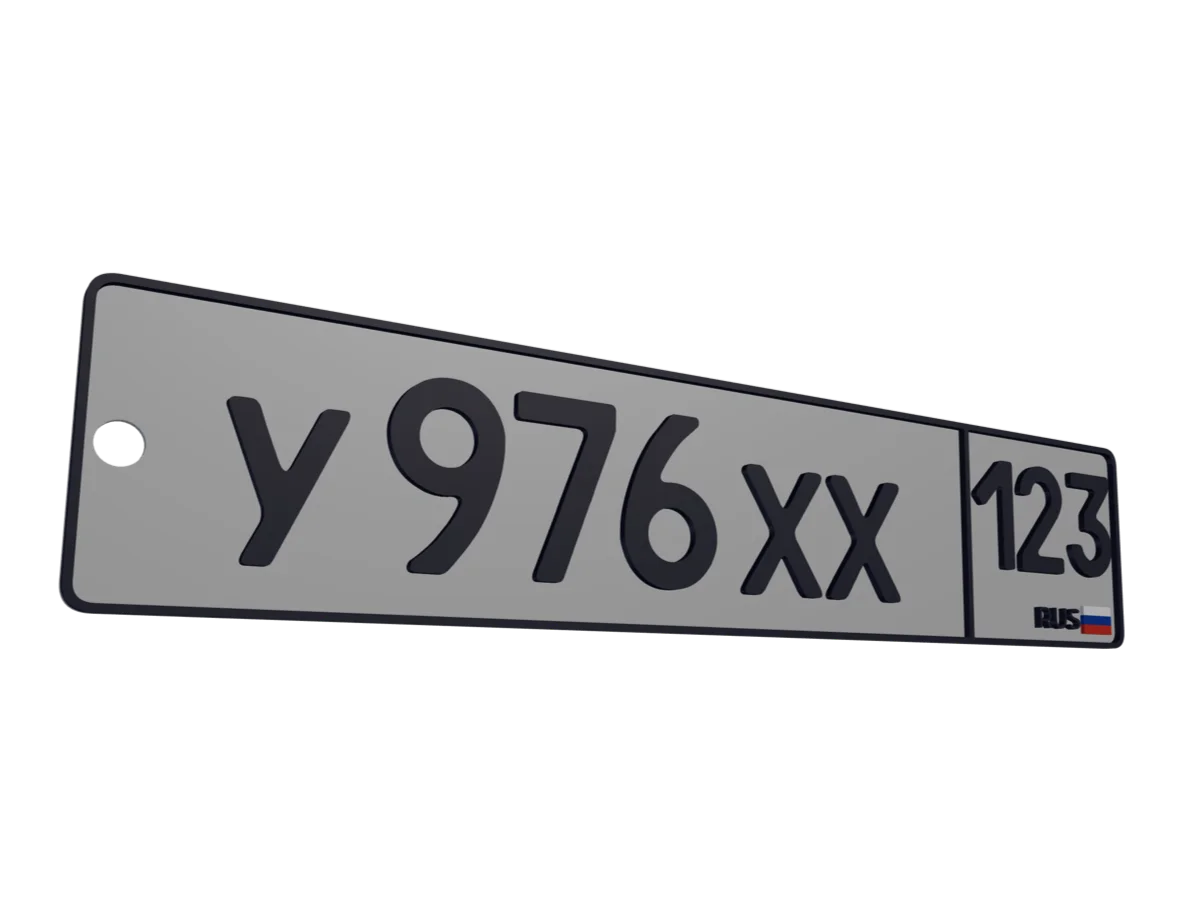

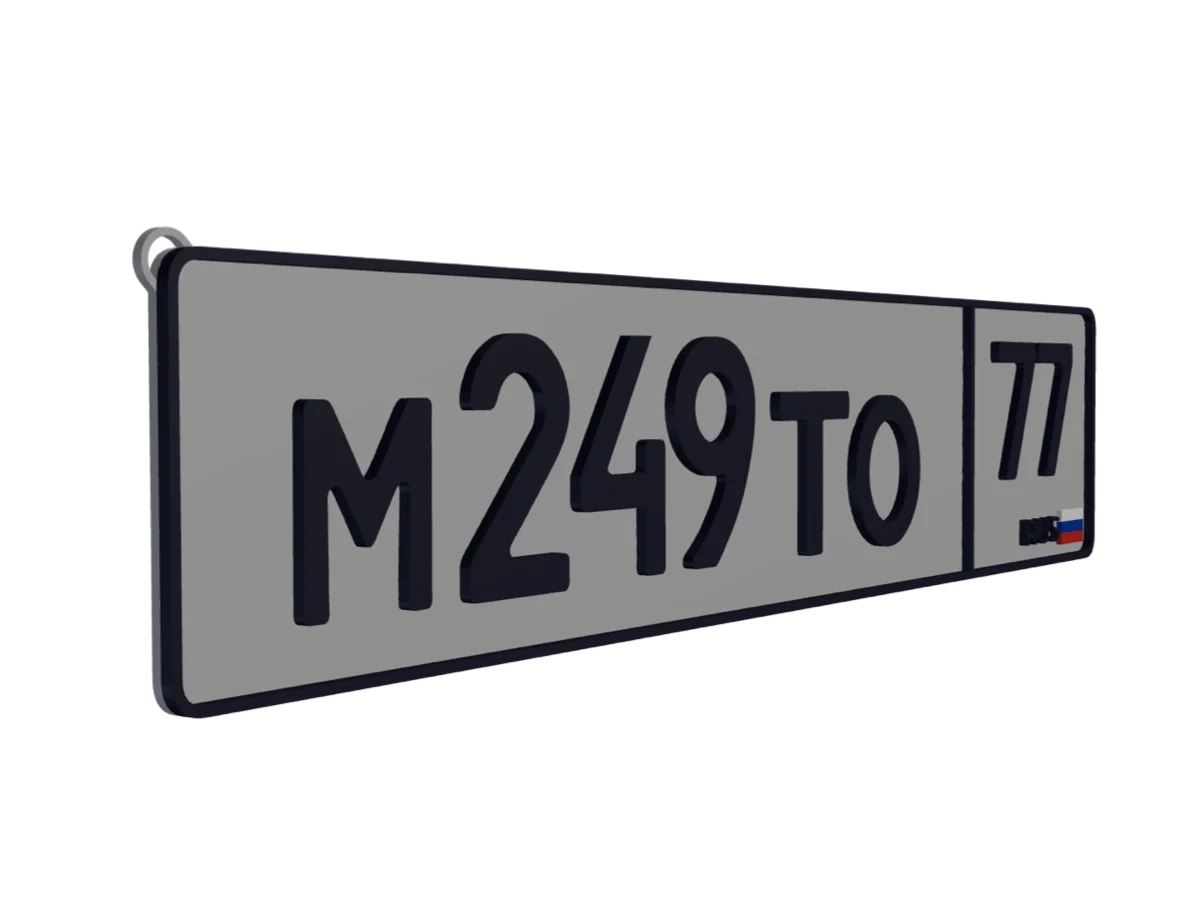

Тип 1 — легковой автомобиль

Классический прямоугольник 520 × 112 мм со скруглёнными углами (радиус 10 мм) и чёрной рамкой толщиной 3 мм. Структура: основной блок (буква-цифры-буквы) и правый блок (код региона + RUS + флаг).

Порядок символов основного блока: одна буква, пробел, три цифры, пробел, две буквы. В правом блоке — двух- или трёхзначный код региона сверху, буквы RUS и миниатюрный флаг снизу.

Промежутки: между соседними буквами/цифрами (INTRA_GAP) — 5 мм, между разными группами (INTER_GAP) — 15 мм. Весь основной блок центрируется в доступной ширине слева от правого блока.

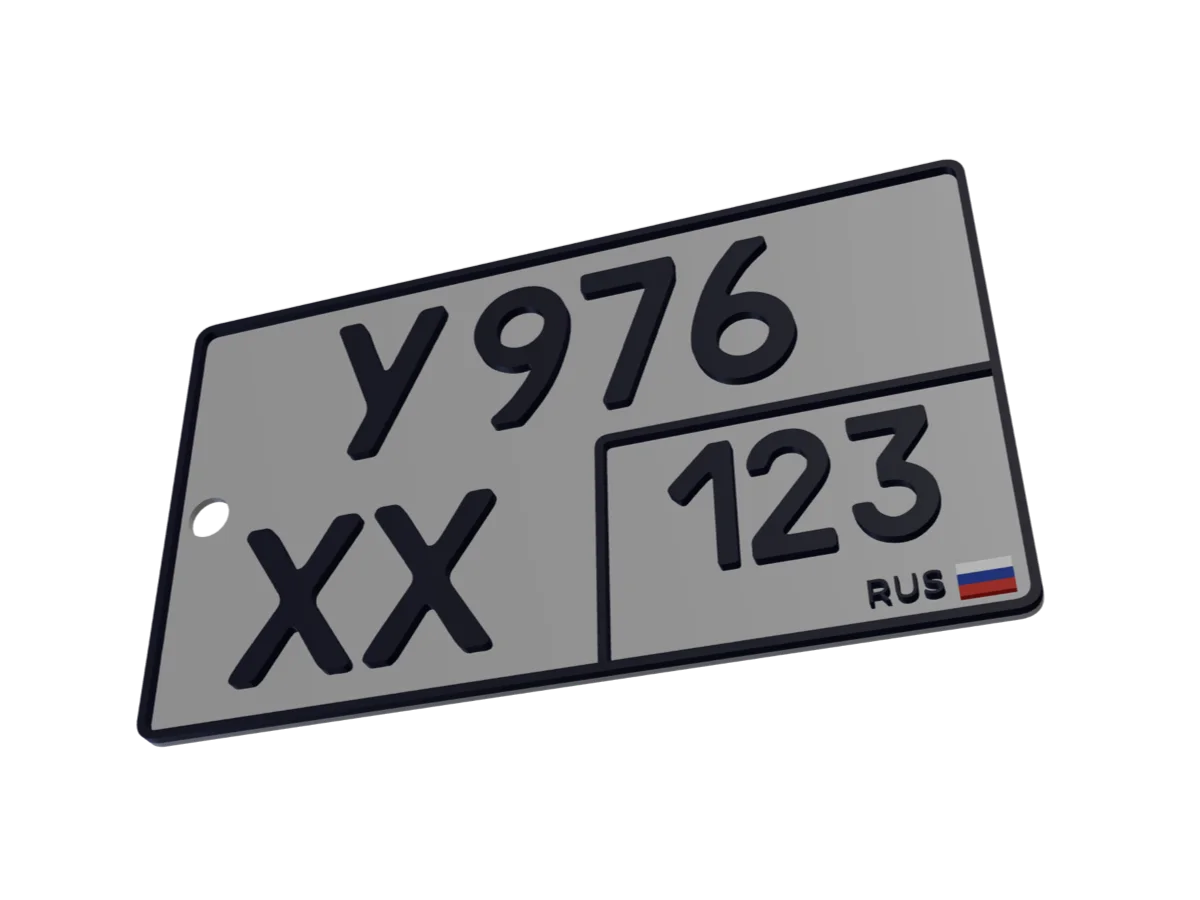

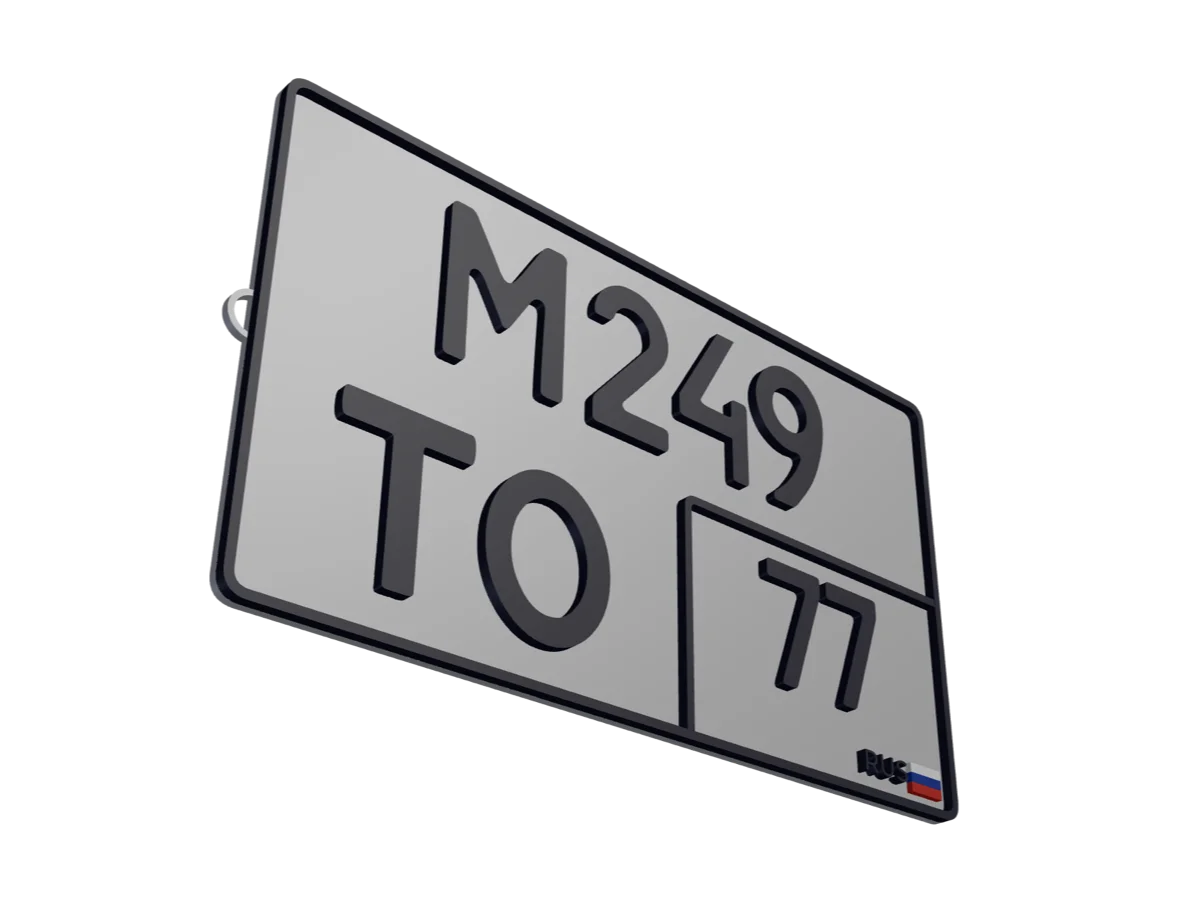

Тип 4 — мотоцикл, квадроцикл, прицеп к мото

Квадратный знак 290 × 170 мм, двухрядный. Сверху — четыре цифры, снизу — две буквы и двухзначный код региона.

Главная визуальная особенность типа 4: L-образная рамка вокруг региона в правой нижней четверти. Это чёрная линия, идущая сверху вниз по левому краю блока региона и сверху вправо по его верхней границе, со скругленным углом в точке пересечения.

Высоты: все основные цифры и буквы — 58 мм; код региона и флаг — около 45 мм. Горизонтальной разделительной линии между верхним и нижним рядами нет — L-рамка отделяет только регион, а не ряды.

Шрифт RoadNumbers и кириллица

Шрифт для номерных знаков разработан НИИ Автомобильного транспорта специально под требования ГОСТ: нестандартные пропорции букв (широкие и низкие), толстые штрихи для читаемости камерами, характерные формы цифр «6» и «9».

В свободном доступе распространяются файлы RoadNumbers.otf и RoadNumbers2.0.otf. Второй — современная версия, в ней правильные кернинг-пары, поддержка OpenType-фич и слегка доработанная геометрия. Именно RoadNumbers2.0.otf используется в генераторе Plate Craft.

Ограничение по буквам

ГОСТ разрешает использовать на российских номерах только буквы, графически совпадающие с латинскими: А, В, Е, К, М, Н, О, Р, С, Т, У, Х. Это делает знак читаемым для автоматических систем распознавания (ANPR) за границей и в странах бывшего СНГ, где шрифт считывается как латиница.

Поэтому в шрифте RoadNumbers2.0.otf из кириллицы присутствуют только эти 12 букв плюс цифры. Буквы Б, Г, Д, Ж, З, И, Й, Л, П, Ф, Ч, Ш, Щ, Ъ, Ы, Ь, Э, Ю, Я в файле просто отсутствуют — если генератор попытается ими воспользоваться, получится пустое место.

Карта Кириллица → Латиница

Для совместимости при импорте из разных источников в генераторе Plate Craft настроена автоматическая подстановка кириллической буквы на внешне совпадающую латинскую (обе прорисовываются одним и тем же глифом шрифта RoadNumbers):

А → A    В → B    Е → E    К → K
М → M    Н → H    О → O    Р → P
С → C    Т → T    У → Y    Х → X

Например, ввод «А123ВС» автоматически подставляется как «A123BC». Визуально разницы нет — это тот же самый глиф шрифта.

Цветовые варианты подложки

ГОСТ Р 50577-2018 для разных категорий транспорта задаёт разные цвета фона и символов. Для 3D-печати декоративно чаще всего делают белую (тип 1) или чёрную (для сувениров). Справочно:

• Белый фон + чёрные символы — легковые, грузовые, прицепы, мото (стандартный тип 1).
• Жёлтый фон + чёрные символы — такси, маршрутные такси, автобусы коммерческие.
• Синий фон + белые символы — автомобили МВД.
• Чёрный фон + белые символы — автомобили военной автотракторной службы, сувенирные кастом-знаки.
• Красный фон + белые символы — дипломатические, консульские, торговые представительства.
• Зелёный фон + белые символы — знаки ряда новых типов (электрокары в ряде регионов — отдельная тема, не унифицировано).

Как напечатать номер на 3D-принтере: пошагово

Шаг 1. Сгенерировать модель

Используйте Plate Craft. Укажите текст, выберите тип (RU или MOTO RU) — генератор автоматически применит правильные размеры, шрифт и расположение элементов по ГОСТ Р 50577-2018.

Генератор выдаёт модель с раздельными цветами для подложки (белый), рамки (чёрный), символов (чёрный), флага (три секции — белый/синий/красный). Экспорт в формате 3MF содержит несколько объектов для многоцветной печати.

Шаг 2. Открыть в слайсере

Для Bambu Studio / Orca / Prusa Slicer: открыть 3MF, слайсер автоматически распределит объекты по цветам, если у вас AMS/MMU. Если принтер однокартриджный — назначьте цвета тел вручную и слайсер вставит команды смены филамента M600 на границах цветов.

Шаг 3. Настроить принтер

Тип 1 (520 мм) не поместится в большинство бытовых принтеров. Рабочие варианты:

• Bambu P1P / X1C (256×256) — печатать по диагонали: 520 мм по диагонали 362×362 не поместится, нужно печатать двумя половинами и склеивать.
• Creality K1 Max (300×300) — по диагонали помещается с запасом.
• Anycubic Kobra 2 Max (420×420) — поместится по диагонали.
• Elegoo Neptune 4 Max (420×420) — поместится по диагонали.
• Принтеры 500+ мм (Modix, Voron 2.4 350, Creality CR-30) — поместится целиком.

Мото-знак 290×170 помещается практически в любой современный бытовой принтер без ухищрений.

Шаг 4. Печать

Оптимальные настройки: слой 0.2 мм, скорость 50-80 мм/с для первого слоя подложки и 150-200 мм/с для заполнения, температуры по филаменту, без поддержек (плоская деталь). Заполнение 15-20% — более чем достаточно для декоративного знака.

Правовой аспект: можно ли ездить с таким знаком

Короткий ответ: нет. Государственный регистрационный знак выдаётся только ГИБДД на аккредитованном полиграфическом производстве и имеет защитные признаки (световозвращение, штампы, голографию), которые на 3D-принтере воспроизвести невозможно.

По КоАП РФ:

• Ст. 12.2 ч. 4 — управление с подложными регистрационными знаками: штраф, лишение прав на 6-12 месяцев.
• Ст. 326 УК РФ — подделка государственного регистрационного знака с целью сокрытия ТС: до 6 месяцев ареста или до 2 лет лишения свободы.

3D-печатные знаки применимы исключительно для:

• сувениров с именным номером для подарков;
• декоративных элементов в гараже/мастерской;
• макетов и стендов (архитектурные модели парковок, автосалоны);
• копий для киносъёмки и фотосессий;
• выставочных образцов для кастом-проектов.

Частые ошибки при 3D-печати номеров

1. Используется неправильный шрифт

Arial, Impact, Roboto — любой обычный шрифт даст результат, не похожий на настоящий номер. Пропорции букв RoadNumbers принципиально отличаются: они шире и толще обычных. Скачать бесплатно: RoadNumbers2.0.otf есть в свободном доступе на шрифтовых архивах рунета.

2. Высоты букв и цифр одинаковы

На типе 1 цифры высотой 76 мм, а буквы — 58 мм. Визуально разница принципиальна. Если сгенерировать все символы одной высотой, знак будет похож на европейский или американский, но не на российский.

3. Неправильно расположен флаг

Флаг должен быть справа от RUS, в правой нижней части правого блока, и отступать от правой кромки знака примерно 6 мм. Если флаг прижат к самому краю или расположен левее RUS — это ошибка.

4. На моторном знаке добавляют RUS

На типе 4 букв RUS нет. Только код региона (две цифры) и миниатюрный флаг внутри L-рамки. Если где-то в интернете вы встретили мото-знак с надписью RUS — это или старый ГОСТ 50577-93, или ошибка дизайнера.

5. Ряды разделены горизонтальной линией

Распространённая ошибка — проводить чёрную линию через весь знак между верхним и нижним рядами на мото-знаке. В ГОСТ 2018 её нет. Есть только L-рамка вокруг блока региона — и всё.

Итог

ГОСТ Р 50577-2018 достаточно подробно регламентирует размеры и оформление, чтобы, следуя ему, получить декоративный знак, визуально неотличимый от настоящего. Главные ориентиры: правильный типоразмер (520×112 для авто, 290×170 для мото), шрифт RoadNumbers, ограниченный набор кириллических букв, правильные высоты, и L-рамка региона для типа 4. Если использовать параметрический генератор, все эти правила соблюдаются автоматически — остаётся только подобрать принтер подходящего размера.
