Синим на втором кадре показаны перемычки — те самые мостики, без которых глаза и нос кота выпали бы из трафарета при первом использовании.

Три дня доступа ко всем генераторам даются при регистрации, карта не нужна.

Что делает генератор

• Собирает рисунок из трёх источников: текст в две строки, знак из каталога на 1246 иконок, своя картинка — PNG, JPG, WEBP или SVG
• Сам подбирает высоту букв так, чтобы надпись вписалась в круг поля, а не в квадрат
• Находит все островки рисунка и связывает их перемычками по кратчайшему пути поперёк прорези
• Проверяет, не уже ли прорезь заданного минимума, и подсвечивает нарушителей до экспорта
• Считает размер диска от диаметра края посуды, а не от объёма

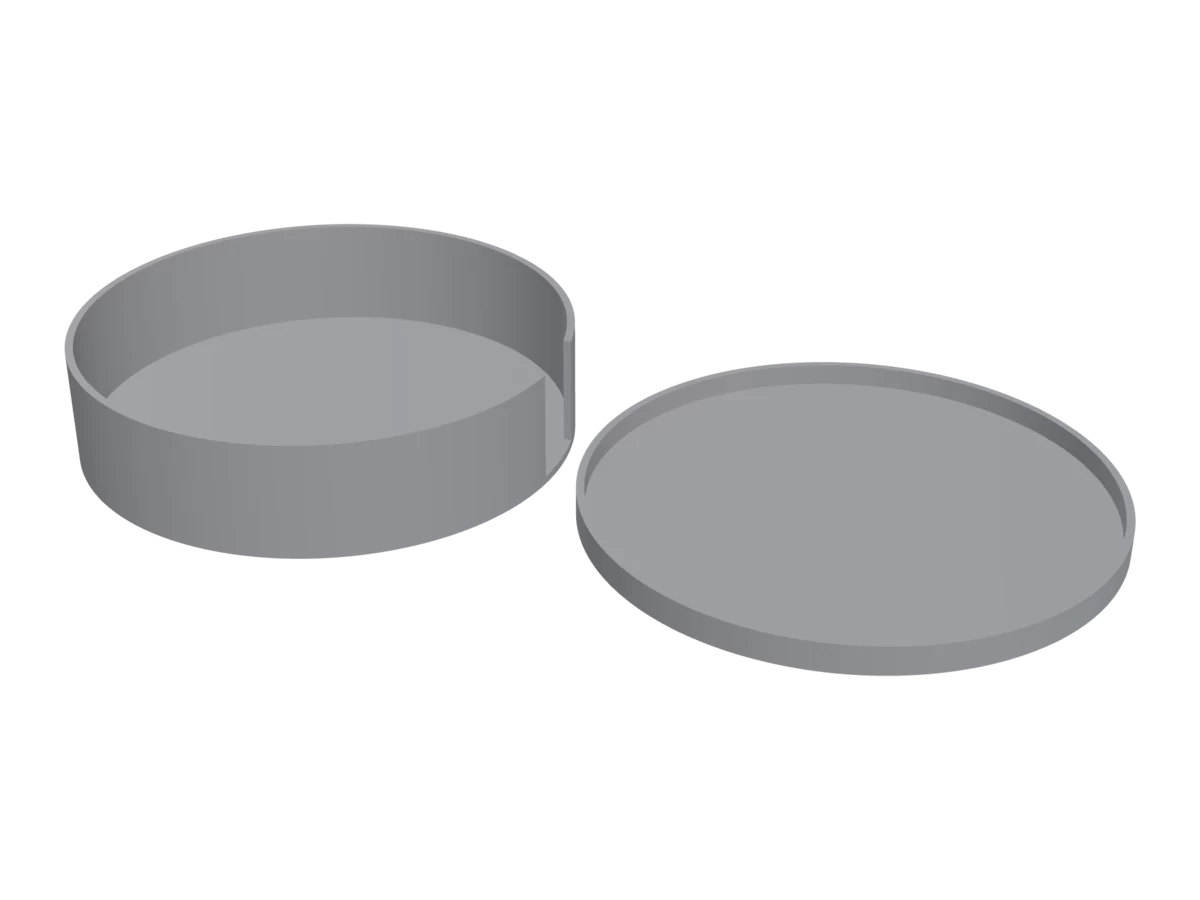

• Пересчитывает коробку для хранения под текущий размер трафарета
• Отдаёт STL и 3MF для печати и SVG в миллиметрах — для ножа и плоттера

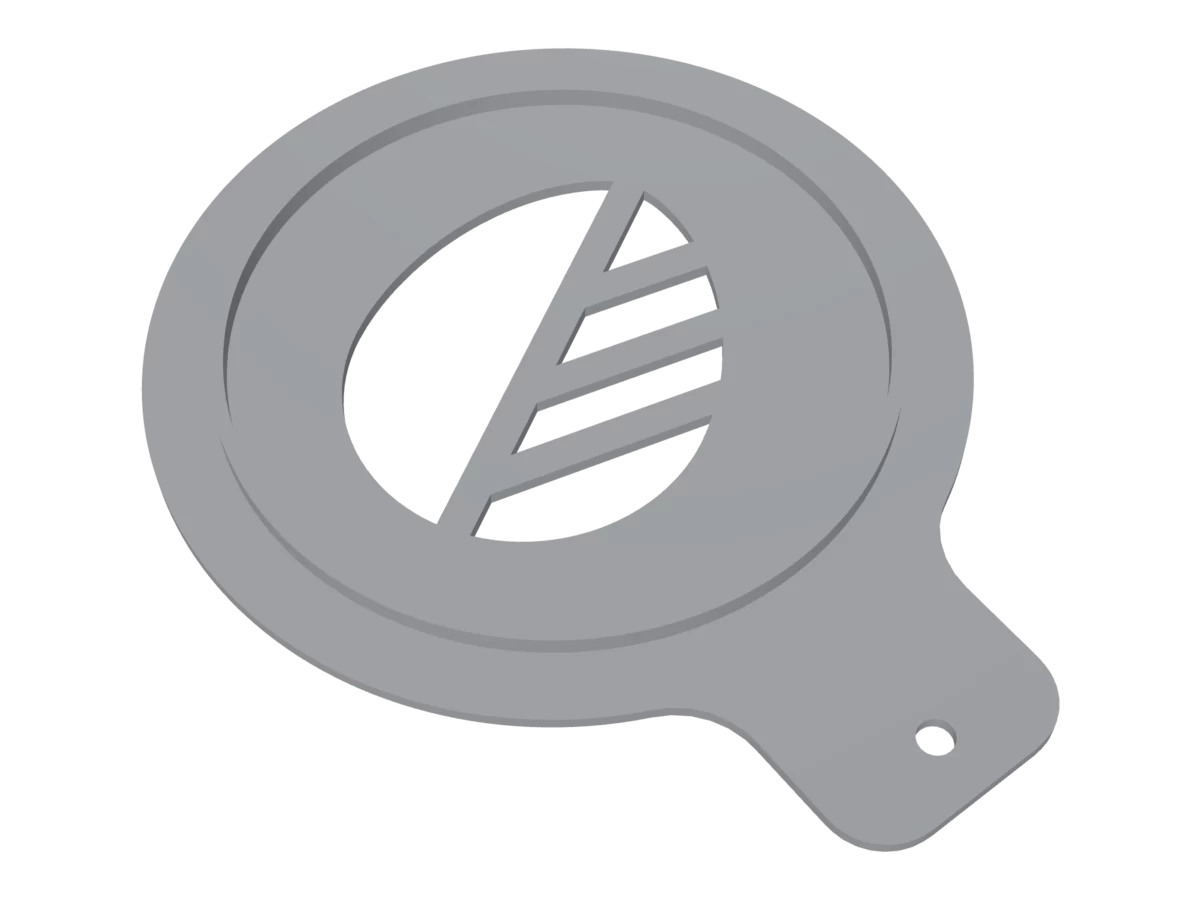

Перемычки: главное, что отличает трафарет от картинки

Возьмите слово «ФОТО». В буквах «Ф» и «О» есть замкнутые внутренние области. Пока это картинка на экране, они держатся сами собой. Как только рисунок становится сквозной прорезью, серединки перестают быть связаны с пластиной и выпадают — в лучшем случае при снятии с принтера, в худшем в чашку с кофе.

Обойти это можно только перемычками — узкими мостиками к остальному материалу. Ставить их вручную утомительно и легко ошибиться: мостик, проложенный вдоль штриха, режет опорную раму, а слишком тонкий сам ломается. Stencil Craft ищет островки не «на глаз», а эрозией контура: фигура сжимается на половину минимальной толщины, и всё, что держалось на волоске в доли миллиметра, честно распадается на части. Затем каждая часть соединяется с основным телом кратчайшим отрезком — а кратчайший путь между двумя кусками всегда идёт поперёк прорези, ровно так, как поставил бы человек.

Под что делают трафареты

Задача	Размер	Что учесть
Кофе, капучино, какао	диск 70–120 мм	диск больше края чашки на 8–12 мм
Торт, пряники	кольцо 160–260 мм	размер по форме, а не по коржу
Буквы и цифры для покраски	лист любой	минимальная прорезь 2 мм
Логотип на стену, ткань	по месту	контрастный силуэт, не фотография

Как сделать трафарет для кофе

1. Измерьте диаметр края чашки — по объёму размер не угадать: у стакана 8 oz край бывает и 80, и 90 мм.
2. Выберите пресет или задайте свой размер. Под сеткой видно два числа: диаметр диска и поле рисунка.
3. Наберите надпись, выберите знак или загрузите картинку.
4. Проверьте счётчик перемычек и предупреждения. Красное — материал тоньше нормы, экспорт закрыт; жёлтое — узкая прорезь, какао ляжет рвано.
5. Скачайте STL или 3MF. Печатать плашмя, без поддержек, кольцом вверх.

Толщина, прорезь, перемычка — три числа, которые решают всё

Толщина 1,2–2,0 мм. Тоньше — пластина коробится, толще — какао осыпается в толще прорези и край рисунка размывается. По умолчанию 1,6 мм, это восемь слоёв по 0,2.

Минимальная прорезь 2 мм. Ограничение не от принтера, а от физики посыпки: зазор между трафаретом и пеной даёт полутень в полтора миллиметра, и всё, что мельче, читается грязным пятном при любой точности геометрии.

Перемычка 1,2–1,6 мм. Три линии соплом 0,4 мм. Тоньше — ломается при снятии, толще — заметна на рисунке белой полосой.

Печать и уход

Всё печатается плашмя и без поддержек: и трафарет, и коробка, и крышка. Для посуды берите PETG — он держит 79 °C против 55–65 у PLA, и горячая вода его не ведёт. Мыть только руками тёплой водой, посудомоечная машина трафарет из PLA превращает в волну.

Кольцо снизу моделируется вверх — так деталь печатается без нависаний. При использовании трафарет переворачивают кольцом вниз, в чашку: оно садится внутрь края и не даёт диску сползти.

Если принтера нет

Кнопка «Скачать SVG» отдаёт тот же контур в настоящих миллиметрах. По нему трафарет режут ножом из ПЭТ-плёнки 0,3–0,5 мм, из плотного картона или на режущем плоттере. Перемычки в файле уже стоят, поэтому островки не вывалятся и здесь.

Что генератор не делает

• Не переводит фотографии. У прорези нет полутонов; нужен контрастный силуэт.
• Не гнёт текст по дуге — надпись идёт двумя прямыми строками.
• Не ставит несколько знаков на один трафарет: знак один, плюс подпись.

Вопросы

Как сделать трафарет онлайн? Выберите, подо что трафарет — чашку, стакан, торт или лист нужного размера. Наберите надпись в две строки, выберите знак из каталога или загрузите свою картинку. Генератор сам подберёт высоту букв, свяжет перемычками островки рисунка и проверит, не слишком ли узкие прорези. Готовый файл скачивается в STL или 3MF для 3D-печати и в SVG для резки из плёнки.

Что такое перемычки и зачем они нужны? У букв О, А, Ф, Ю и у многих рисунков есть замкнутые внутренние области. Когда рисунок вырезается насквозь, такая серединка остаётся ни на чём не держаться и выпадает. Перемычка — узкий мостик, который соединяет островок с остальной пластиной. Stencil Craft находит все островки и ставит перемычки автоматически, по кратчайшему пути поперёк прорези.

Нужен ли 3D-принтер? Нет. Кроме STL и 3MF генератор отдаёт SVG в миллиметрах — по нему трафарет режут ножом из ПЭТ-плёнки, картона или на режущем плоттере. Размеры в файле настоящие, масштабировать ничего не нужно.

Какой диаметр выбрать для трафарета на кофе? Диаметр берётся от края чашки, а не от объёма: у 8 oz бывает и 80, и 90 мм. Готовые пресеты: эспрессо 62 мм, кружка капучино 82 мм, чашка латте 95 мм, большая кружка 110 мм, стакан to-go 80 и 90 мм. Диск делается больше края на 8–12 мм, чтобы не проваливался в пену.

Какой толщины должен быть трафарет? 1,2–2,0 мм. Тоньше — коробится и плохо лежит на чашке, толще — какао осыпается в толще прорези и край рисунка размывается. По умолчанию 1,6 мм: восемь слоёв по 0,2 мм. Центрующее кольцо снизу работает рёбром жёсткости и позволяет сделать пластину тоньше.

Почему нельзя сделать трафарет из фотографии? У трафарета нет полутонов: прорезь либо есть, либо нет. Фотография после порога рассыпается на сотни мелких пятен, которые невозможно связать перемычками. Нужен контрастный силуэт — логотип, наклейка, чёрно-белый рисунок. Генератор предупреждает, когда загруженная картинка похожа на фотографию.
